3 в 1 Мини PCI/PCI E LPC анализатор ноутбука тестер er диагностическая почтовая Тестовая

3 в 1 Мини PCI/PCI E LPC анализатор ноутбука тестер er диагностическая почтовая Тестовая

Особенности:

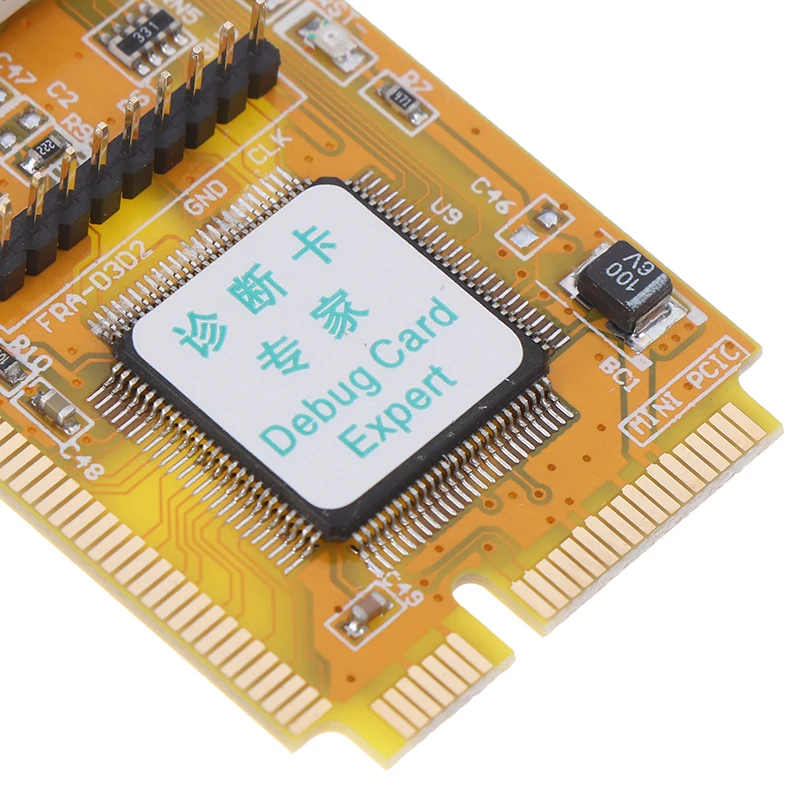

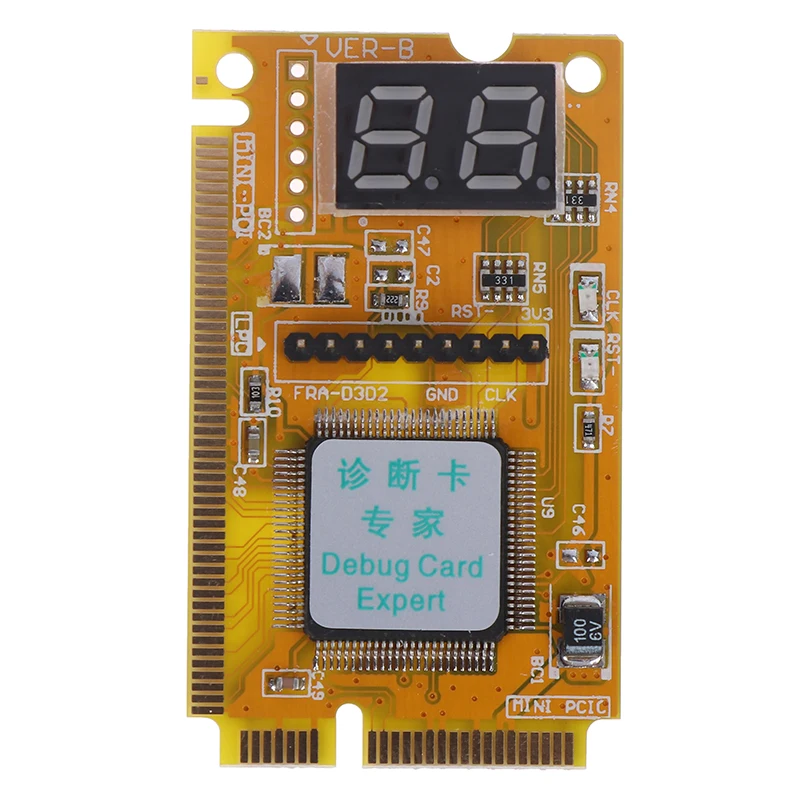

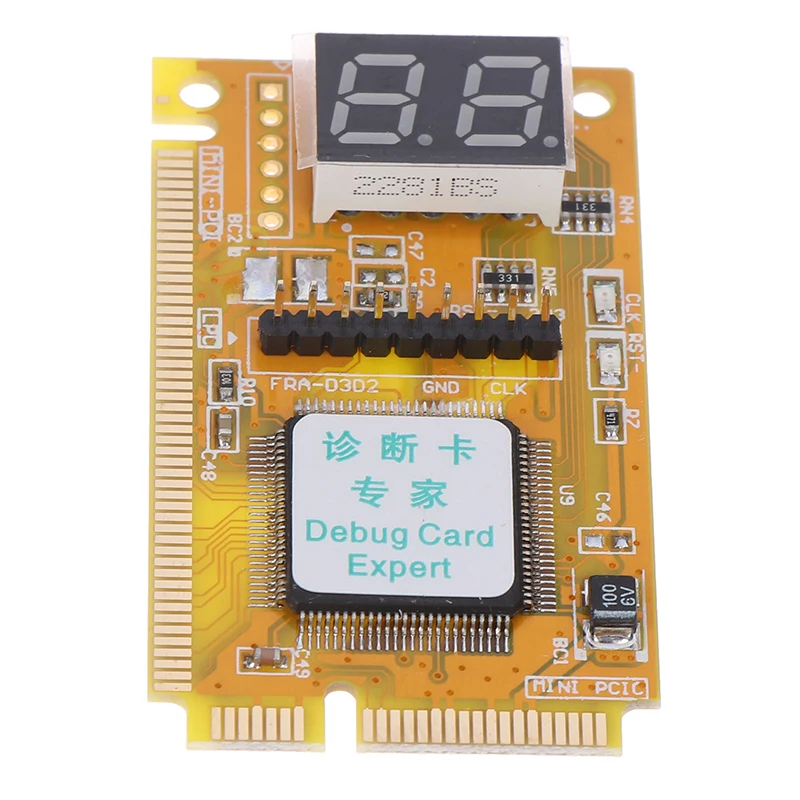

1. Это новое поколение (версия 5,1) карты тестирования почтового кода ноутбука поддерживает три интерфейса шины: MINI PCI, Mini PCI-E и LPC.
2. Эта карта проста в использовании для конечных пользователей и работает с высокой стабильностью. Это ваш идеальный и полезный инструмент для ремонта ноутбука.
Он может диагностировать сигнал, который показывает проблему ЦП, памяти, карты дисплея и так далее.
3. Светодиодный дисплей показывает результаты диагностики материнской платы. Особенно полезно определить, где проблема, когда питание на компьютере и не найти дисплей или машина повесить. Используется для отображения кода ошибки и сигналов RST/CLK.

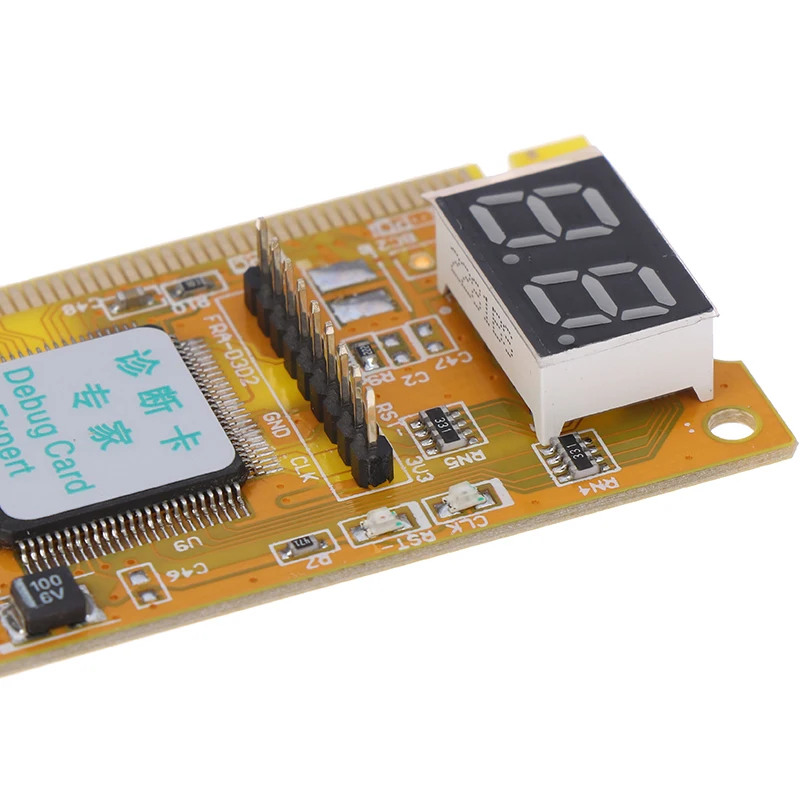

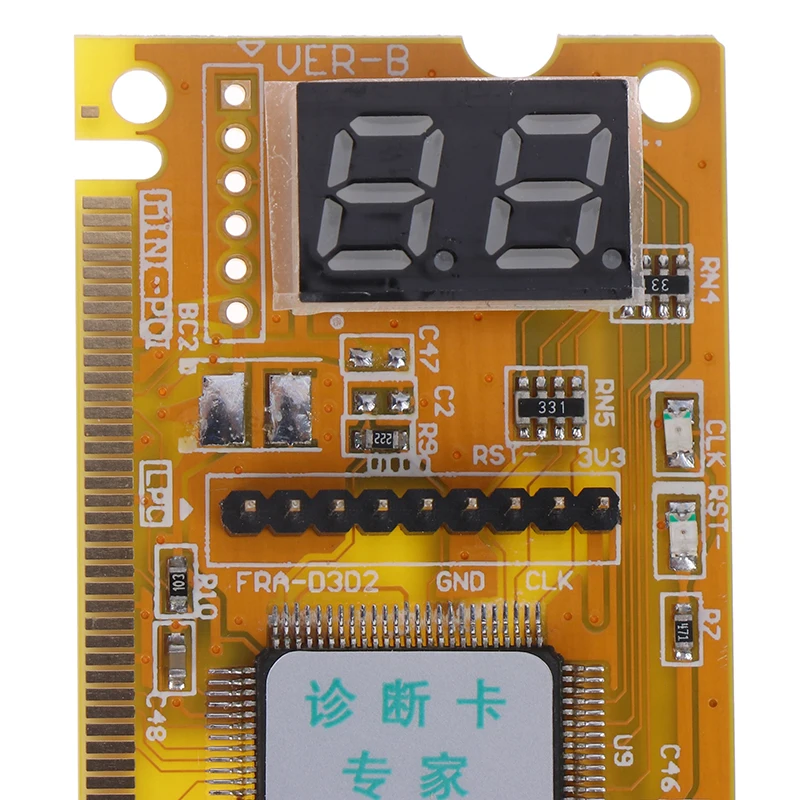

4. Дисплей часть состоит из двух 7-ми сегментный светодиодов. Два «точки» светодиодов используются для обозначения статуса ноутбука «RST» и «CLK». Левая сторона «Точка» предназначена для «RST», а правая сторона «Точка»-для «CLK». Когда ноутбук находится в состоянии «сброс», левая БОКОВАЯ точка» будет освещена. И когда ноутбук имеет правильный CLK выход, правая сторона «Точка» будет освещена.

Примечание:
Пожалуйста, имейте в виду, что мини-PCI-E поддерживается с ограничением модели ноутбука, и ориентация pin должна следовать PIN1-3.3V, PIN2-LFRAME #, PIN3-LAD3, в противном случае, это нужно проверить с другим портом, например, LPC или mini-pci. Однако он может работать с большинством ноутбуков.

Подходит для:
HP: серии V6000, включая CT6 и другие модели; Серии V9000, включая AT8, AT9 и другие модели
Lenovo: CW3, CW4, LE4, LE5 и другие модели
Shenzhou: 310, 320 и другие модели
Фиолетовый: SYMPHONY6.0, 7,0 и другие модели
Acer: большинство моделей
Fujitsu: PROTLAND10 и другие модели
Inventec: большинство моделей Toshiba и HP OEM

Посылка:

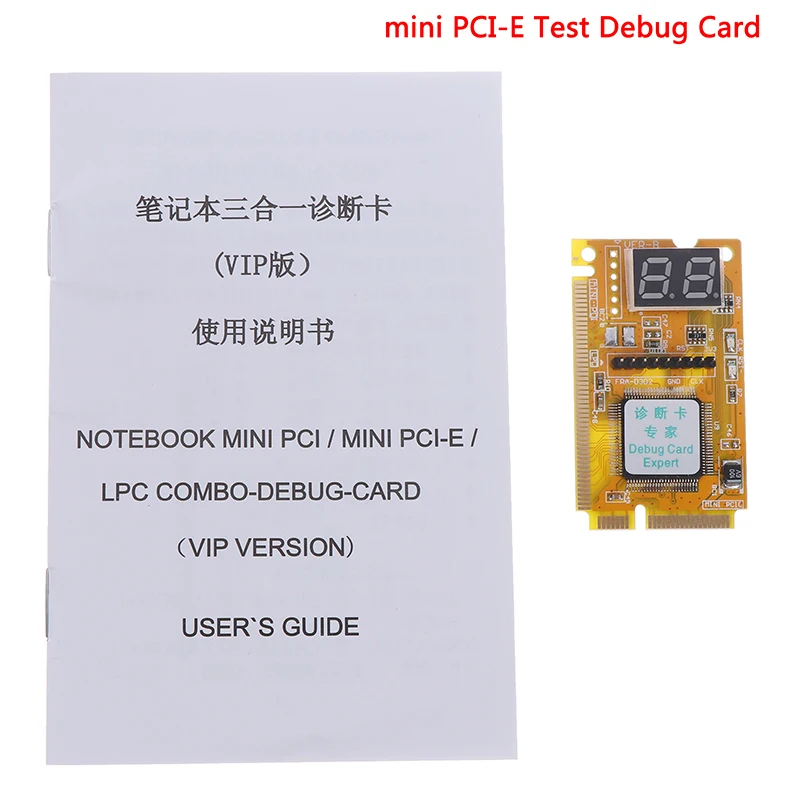

1х pc диагностический пост (отладка) карта
1X кабель LPC
