Описание товара
Felltech FY6800-60M 60 МГц 2-канальный DDS произвольный сигнал 250MSa/s 8192*14 бит 100 МГц сигналов частотомер Гун свяжитесь с нами

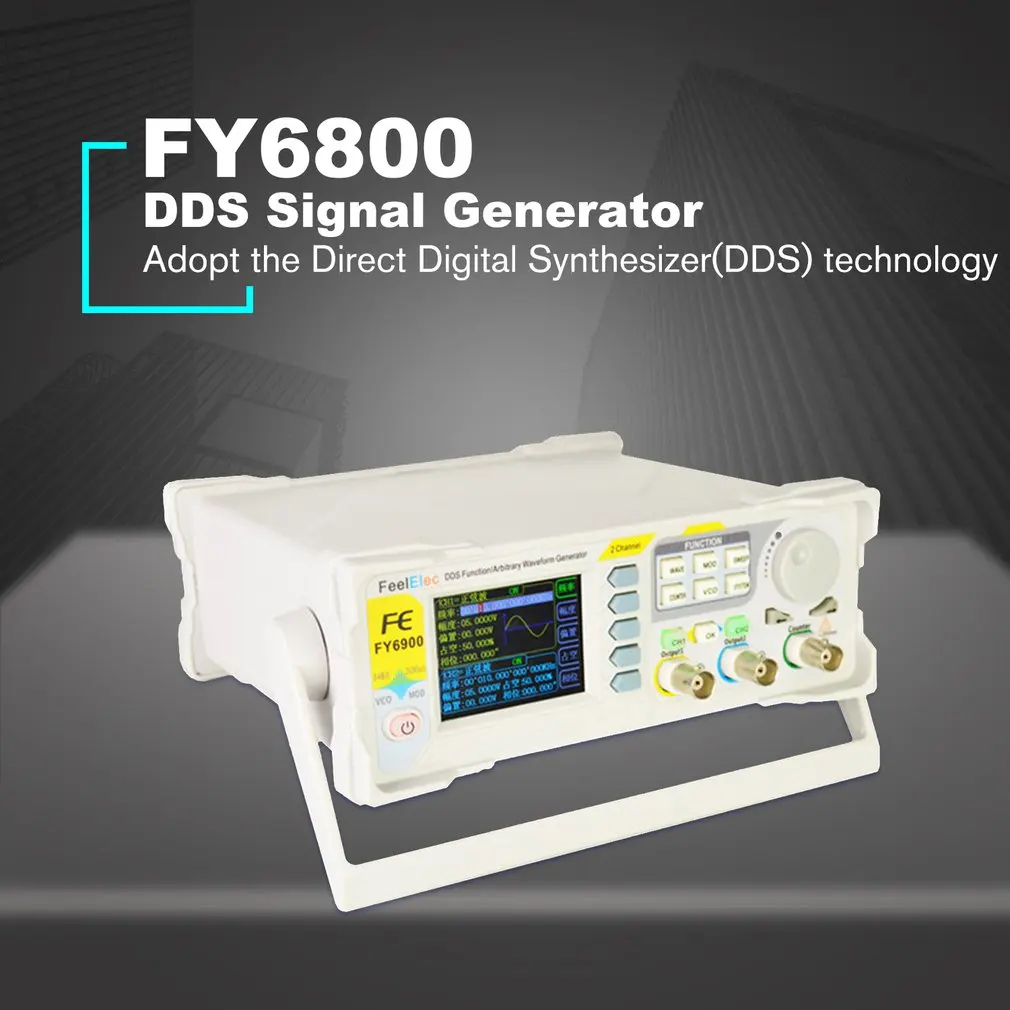

Особенности:1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.

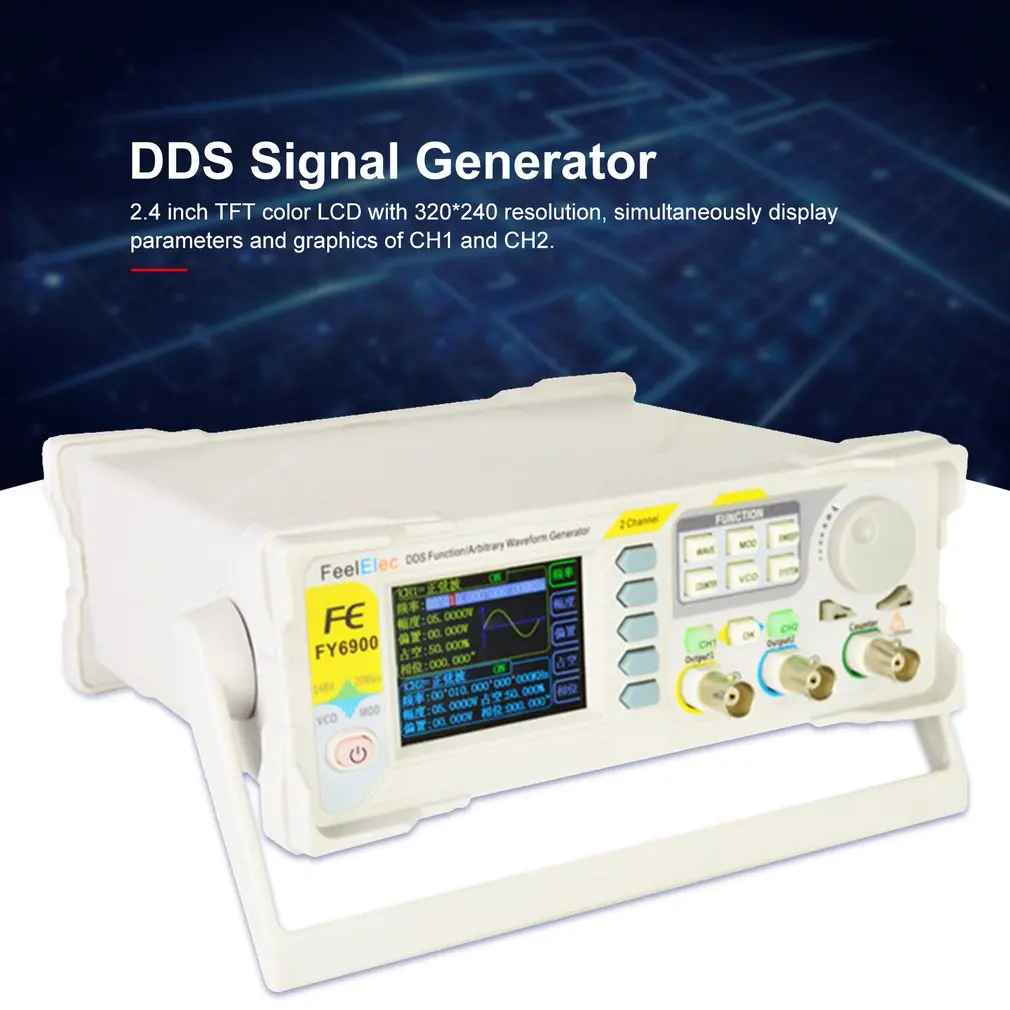

2,2,4-дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, с одновременно отображением параметров и графикой CH1 и CH2.
3. Используйте Мягкие силиконовые клавиши, а не традиционные пластыри, более длительный срок службы и более удобное управление инструментом.
4. Используйте 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250MSA/s и вертикальное разрешение 14 бит.
5. Может выводить до 98 групп функций/произвольной формы: 34 группы заданных волновых форм и 64 группы пользовательских форм.
6. Позволяет хранить 64 файлы данных произвольной формы, каждый из них имеет глубину до 8192 точек * 14 бит.

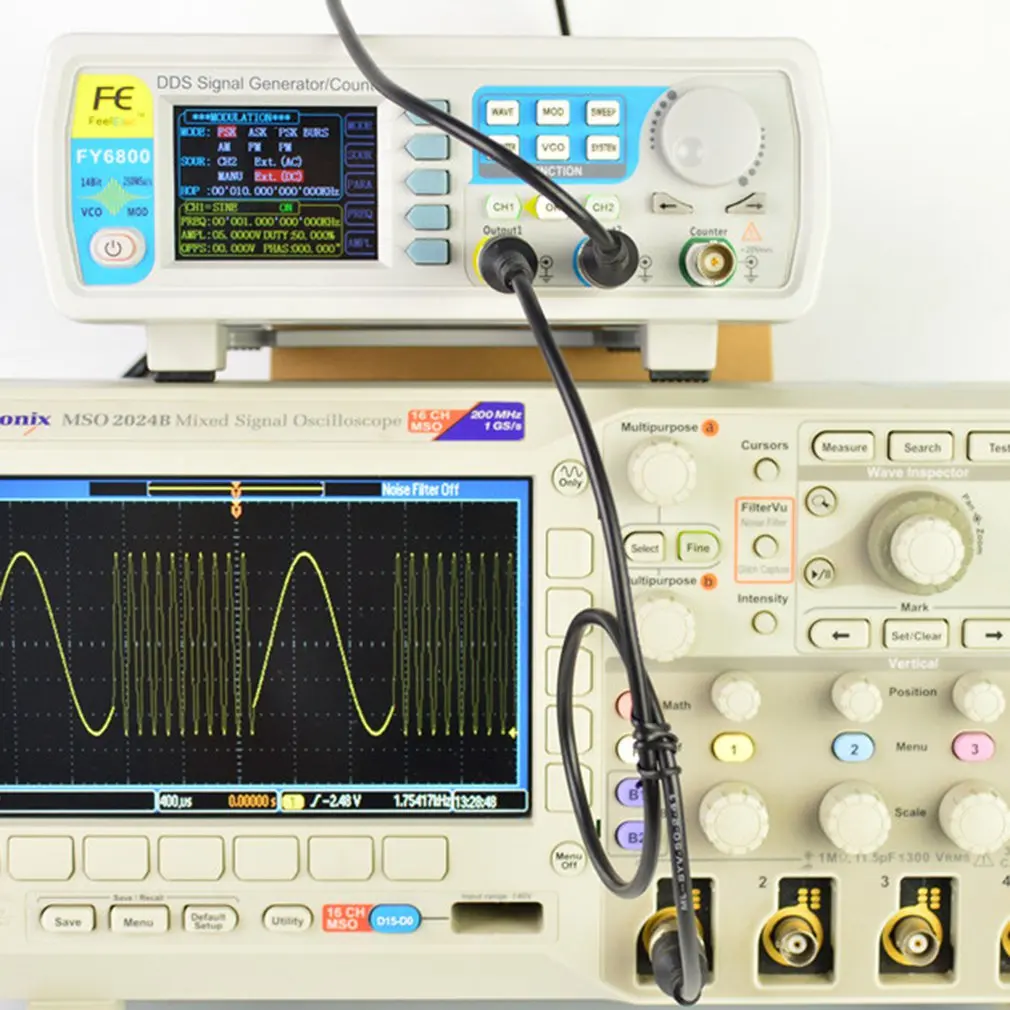

7. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK.

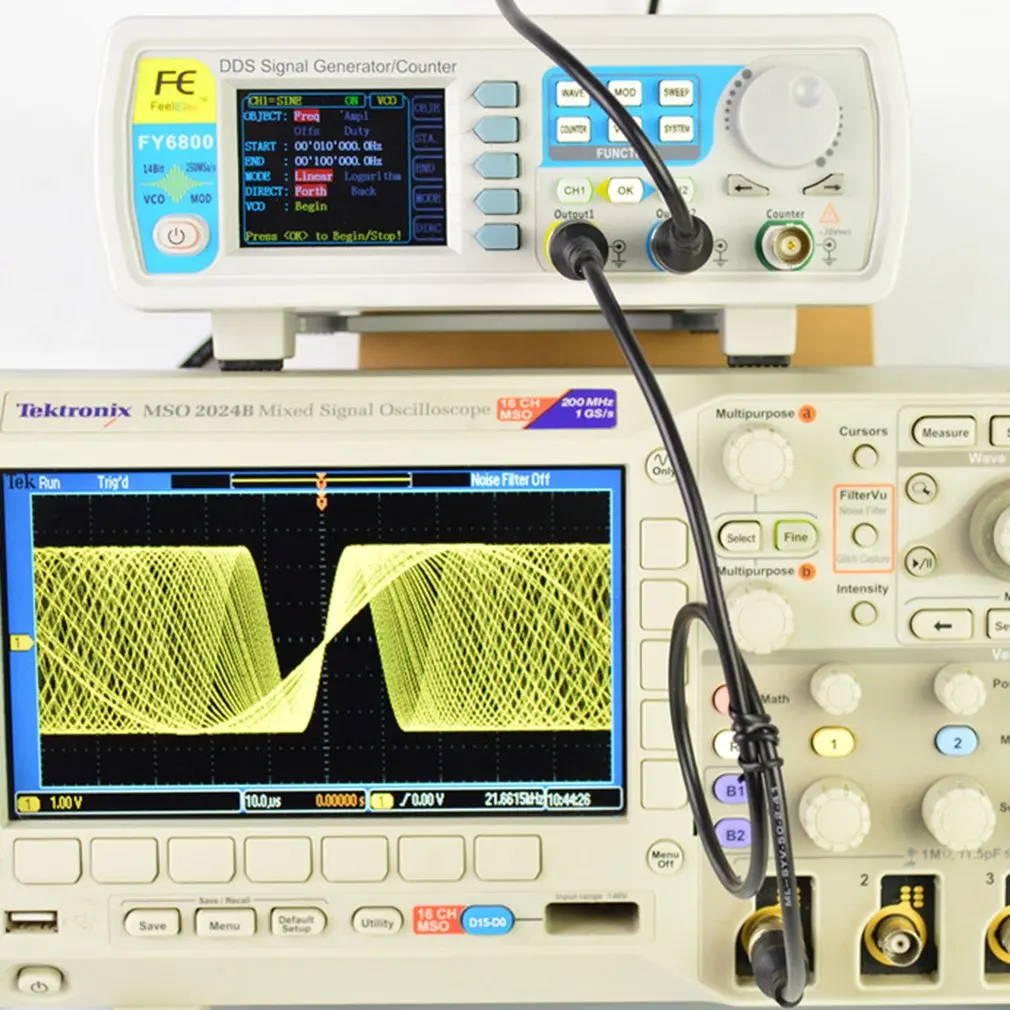

8. Развертки Функция: Линейная развертка и логарифмической развертки Функция s; 0,01 s-999,99 s Время развертки; Вверх, вниз, и туда и обратно развертки направлениях.
9. Функция VCO (выход контроля напряжения): поддержка функции контроля напряжения на выходе (например, светодиодный осциллятор для контроля напряжения).
10. Функция выходных данных: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выдержать 1 ~ 1048575 импульсов.

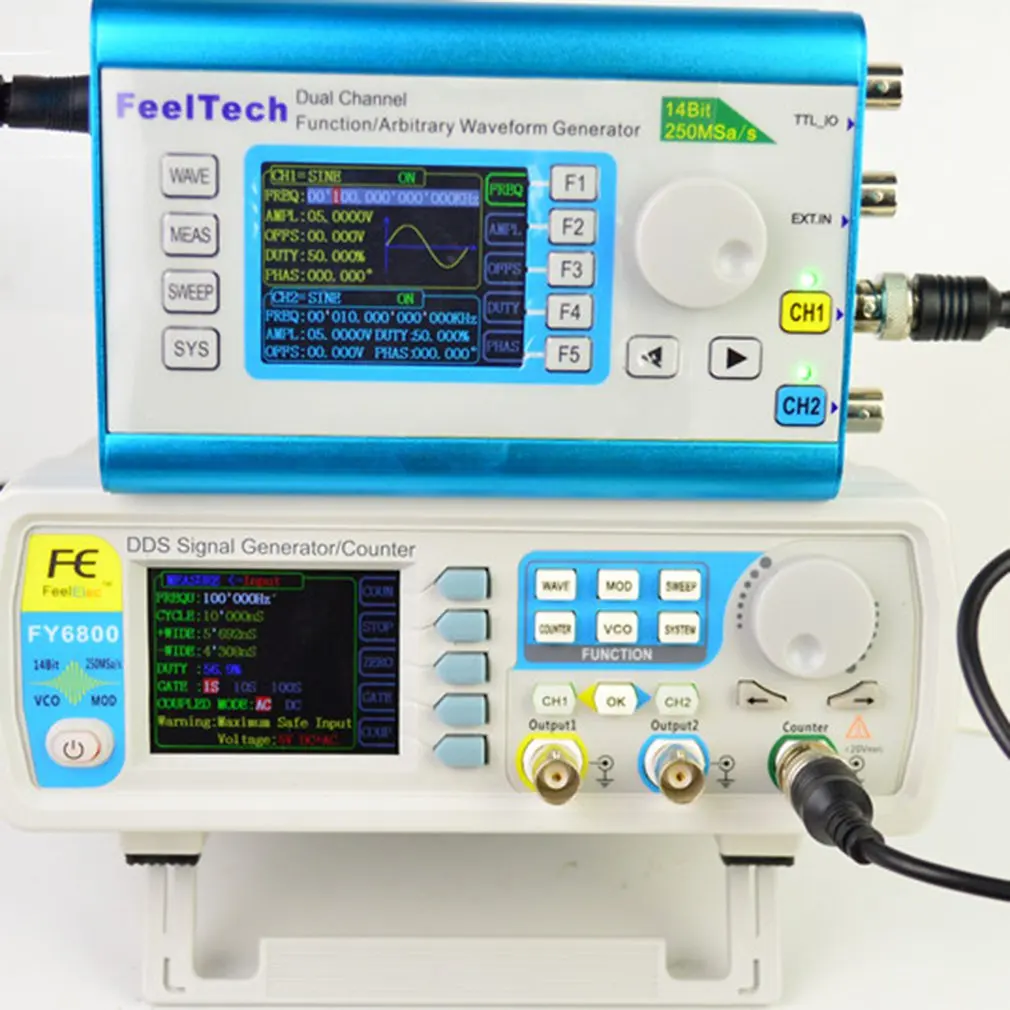

11. Частотомер Функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
12. Функция работы счетчика: 2 режима измерения муфты, включая муфту постоянного тока и муфту переменного тока.
13. Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
14. Полностью независимые Двойные каналы вывода, синхронизация работы между каналами.
15. Фазы диапазон регулировки двух каналов составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.
16. С функцией вывода цифрового сигнала: он может осуществлять любой CMOS уровень с амплитудой 0 ~ 10 В.
17. Оснащенный функцией отслеживания каналов, когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с настройкой пользователя одновременно.
18. Высокая амплитуда Разрешение: Минимальная амплитуда может достигать 1 мВ, амплитудный диапазон-1mVpp ~ 20Vpp.
19. Рабочий цикл каждого канала может быть отрегулирован независимо (0.01%-99.99%), с разрешением 0.01%.
20. С функцией смещения постоянного тока-10 В ~ + 10 в (≤ 20 МГц), разрешением до 1 мВ.
21. Функция хранения: может сохранять 20 групп параметров, устанавливаемых пользователем, и извлекать в любое время.

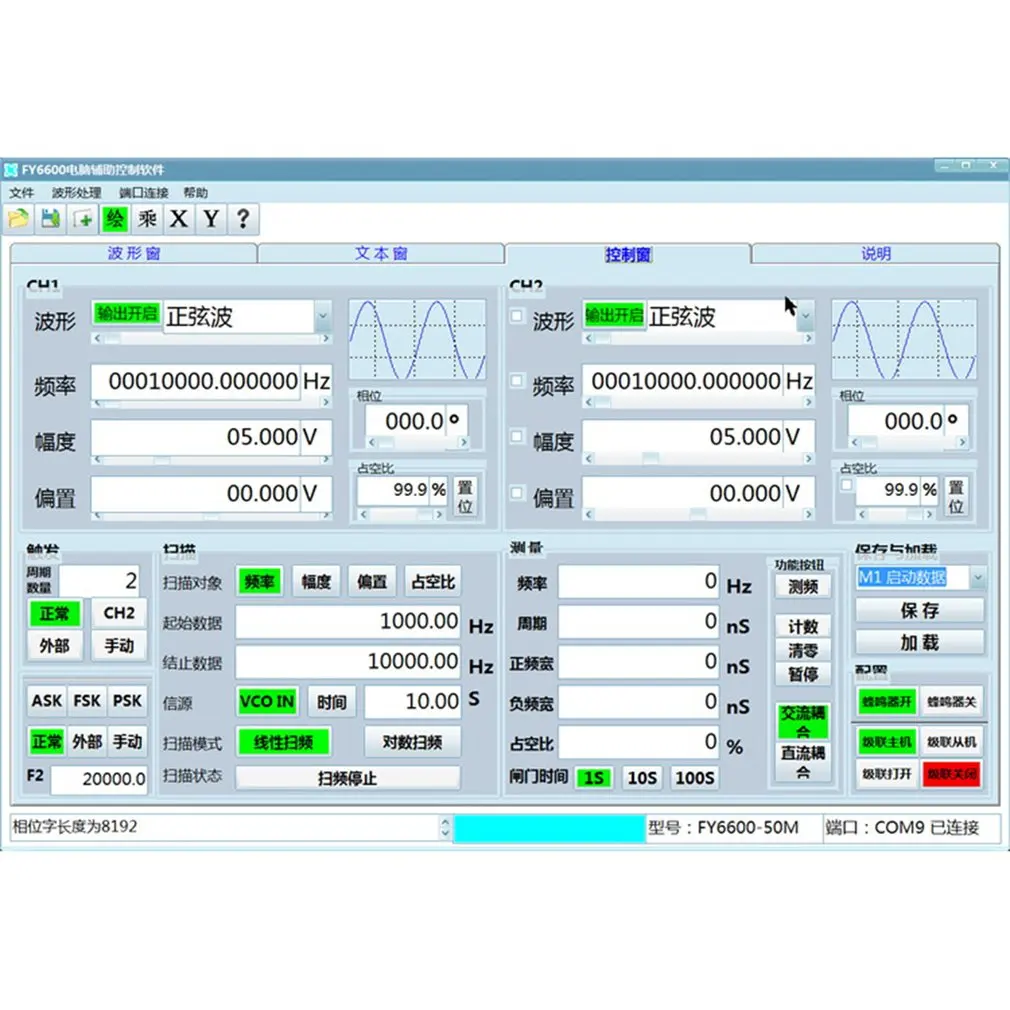

22. Функция связи: все функции могут управляться программой ПК, и протокол связи доступен для вторичного развития.
23. Защита от короткого замыкания на выходе: Каждый выход сигнала s может работать в условиях коротких замыканий при нагрузке 60S или более.

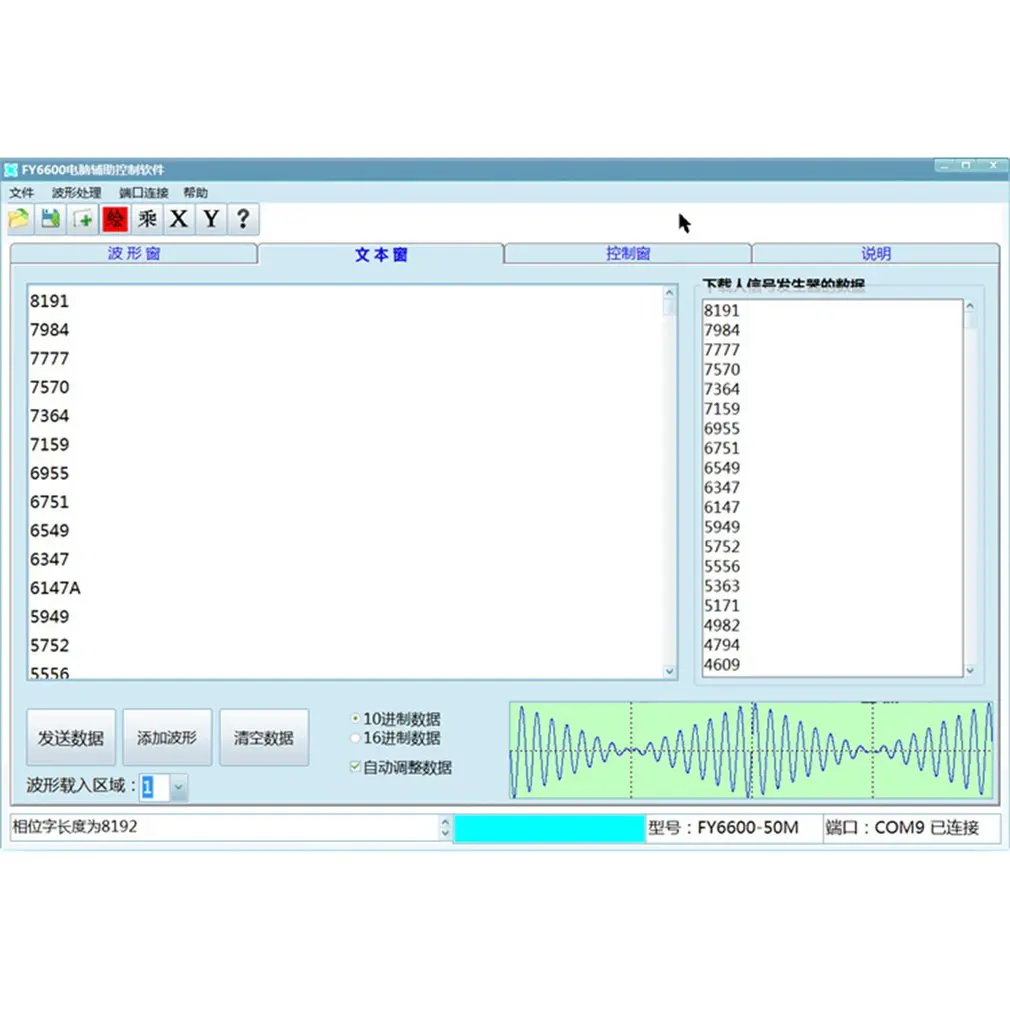

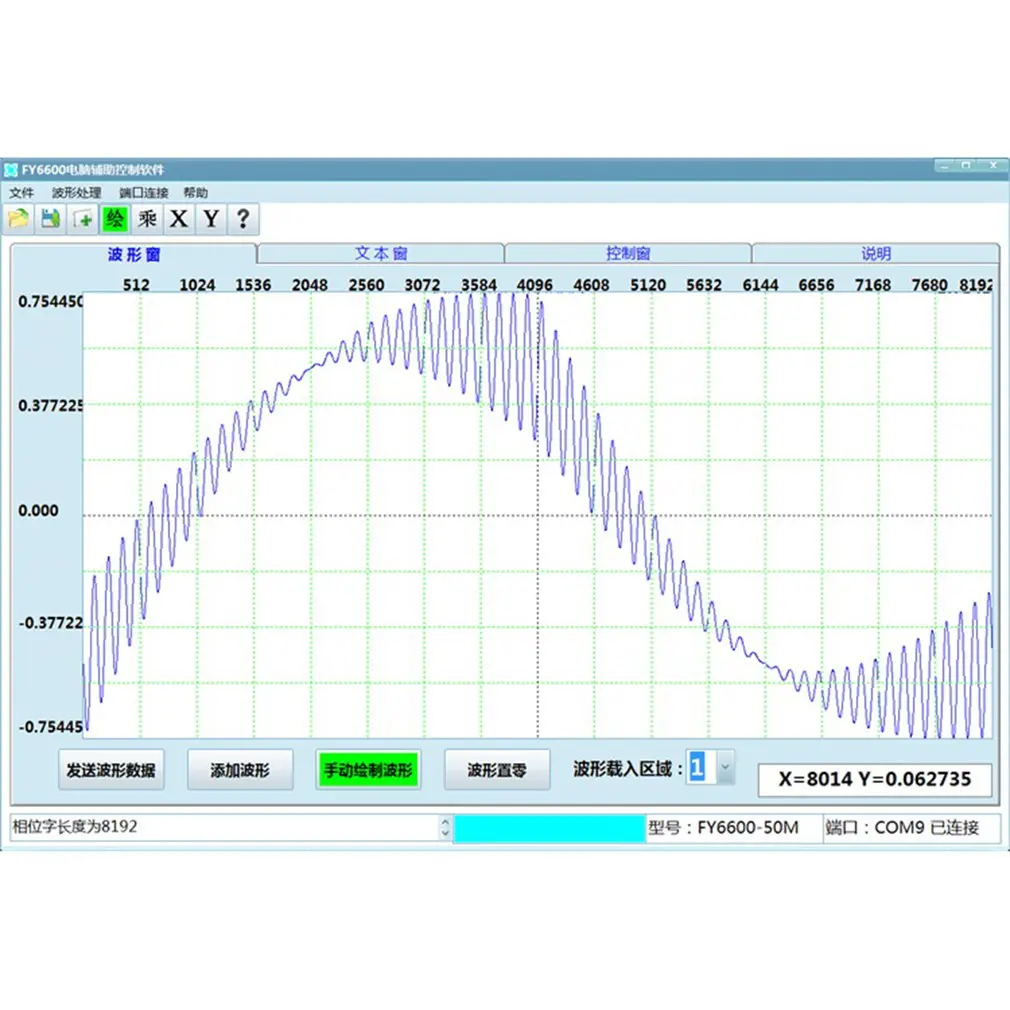

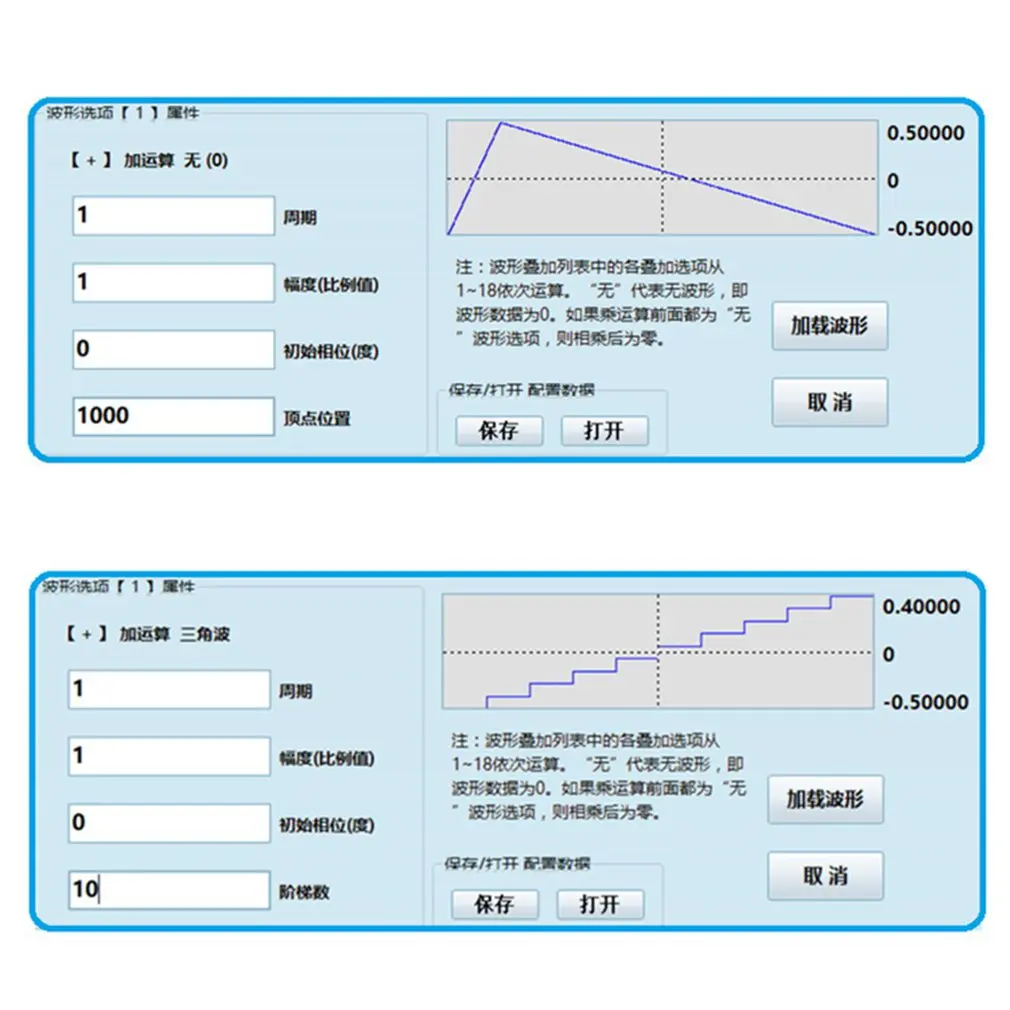

24. Функция редактирования произвольной формы: пользователь может изменить произвольный сигнал на ПК, а затем загрузиться на выход из инструмента.
Описание:
1. Эти двухканальные генераторы сигналов сочетают в себе функции s в одном, такие как генератор сигналов, генератор произвольных сигналов, генератор импульсов, аналоговый/цифровой модулятор, VCO, Sweep, счетчик, счетчик частоты и т. Д.
2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов.
3. Это отличный инструмент для тестирования или измерения для инженеров-электроники, электронной лаборатории, обучения и исследований.
Технические характеристики:
Бренд: felltech
Модель: FY6800
Материал: пластик, металл
Цвет: белый
Параметры частоты
Синусоидальная волна: 0 Гц ~ 60 МГц
Прямоугольная волна: 0 Гц ~ 25 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Импульсная волна Ramp: 0 Гц ~ 10 МГц
Произвольная форма волны: 0 Гц ~ 10 МГц
TTL/COMS: 0 Гц ~ 20 МГц
Мин. ширина импульса: 20ns (все модели импульсных волн, минимальная ширина может достигать 20ns)
Мин. Разрешение: 1μгц
Точность частоты: +/-20 ч./мин
Частота: +/-1 ч./3 часа
Параметры формы волны
Типы сигналов: синусоидальный, квадратный (настраиваемый Рабочий цикл), импульсный (ширина импульса и время цикла могут быть установлены точно), треугольник/рампа, волнистая пила, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительный шаг, обратная ступенька, положительная ступень, обратная ступень, обратная волна, пульс Lorenz, мультитональный, Уровень шума, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Гаусс, белый шум, AM, FM и другие 64 набора сигналов, определяемые клиентом
Длина волны: 8192 точек * 14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Синусоидальный: гармоническое подавление: ≤ 50 дбк (<1 МГц); ≤ 45 дбк (1 МГц ~ 20 МГц)
Общие гармонические искажения: <0.5% (20 Гц ~ 20 кГц, 0 дБм)
Квадрат: время подъема/падения: ≤ 7 Н (VPP<5 В)
Перезагрузка: ≤ 5%
Рабочий цикл: 0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный сигнал: линейность: >99% (0,01 Гц ~ 10 кГц)
Выход параметры
Амплитуда (VPP): частота: 10 МГц: 1mVpp ~ 20VPP; 10 МГц
Разрешение: 1mV
Амплитудная Устойчивость: +/-0.5% / 5 часов
Амплитудная Плоскостность: +/-2.5%(<10 МГц); +/-5%(>10 МГц)
Сигналов Выход
Сопротивление: 50Ω +/-10% (обычная)
Защита: все каналы могут работать более 60 с при нагрузке, в условиях короткого замыкания
DC офсетная печать
Офсетная печать диапазон: frequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 V
Разрешение смещения: 1 мВ
Фазы параметры
Диапазон фаз: 0 ~ 359,99 °
Фазы Разрешение: 0,01 °
TTL Выход
Амплитуда уровня TTL: >3Vpp
Выход вентилятора: >8 TTL нагрузка
Время подъема/падения: ≤ 10 Н
COMS Выход
Низкое электро уровне по уровню поверхности: <0,3 V
Высокий Электрический уровень: 1 В ~ 10 в
Время подъема/падения: ≤ 18 Н
Частотомер Функция
Частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Диапазон входного напряжения: 1Vpp ~ 20Vpp
Частотометра: диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировки
Счетчик Функция
Диапазон подсчета: 0 ~ 4294967295
Режим соединения: 2 вида режимов соединения: постоянный ток и переменный ток
Режим подсчета: ручная работа
Развертки Функция
Форма волны перевозчика: синусоидальный, квадратный, пандус, произвольный (за исключением постоянного тока)
Тип подметания: линейная подметка или логарифмическая подметка
Направление подметания: вверх, вниз и круглый
Развертки времени: 0,01 s-999,99 s/шаг
Объекты подметания: частота, амплитуда, смещение, рабочий цикл
Диапазон настройки исходное положение и финальная позиция может быть установлена произвольно
Диапазон подметания, определяемый настройками параметров
Функция VCO (выход контроля напряжения)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
Диапазон частот сигнала VCO: 0-2000 Гц
Объект управления VCO: частота управления напряжением (VCF), амплитуда регулирования напряжения (VCA), смещение управления напряжением, цикл управления напряжением
Специальная функция VCO: может модулировать амплитуду (AM) или модулировать частоты (FM) внешним аналоговым сигналом
Модуляции Функция
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма волны: Синусоидальная, прямоугольная, треугольная, рампа, произвольная форма волны (кроме постоянного тока)
AM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Глубина: 0% до 120%
Модулирующая частота: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
FM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Модулирующая частота: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
PM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волны
Фазовое отклонение: от 0 ° до 360 °
Модулирующая частота: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц
Спросить
Источник: внутренний (CH2), внешний (ASK IN Port), руководство
Модулирующая Форма волны: квадрат с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
FSK
Источник: внутренний (CH2), внешний (FSK IN Port), ручной
Модулирующая Форма волны: квадрат с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
PSK
Источник: внутренний (CH2), внешний (PSK в порту), ручной
Модулирующая Форма волны: квадрат с 50% рабочий цикл
Частота ключа: 1μгц ~ 10 МГц
Burst Функция
Форма волны перевозчика: синусоидальный, квадратный, пандус, произвольный (за исключением постоянного тока)
Количество пакетов: 1 ~ 1048575
Ручной источник триггера, внутренний, внешний (AC/DC)
Общие параметры
Дисплей Тип: 2,4 дюймов TFT Цвет ЖК-дисплей
Экономия и нагрузка: Количество: 20
Позиция: от 01 до 20 (01 для значения по умолчанию)
Интерфейс: Тип интерфейса: последовательный интерфейс USB
Скорость связи: 115200bps
Протокол связи: режим Command Line, обеспечивающий связь
Характеристики: SMD, LSI, надежный и долговечный
Зуммер: можно включить/выключить, установив
Тип штепсельной вилки: штепсельная вилка стандарта США
Диапазон напряжения: 100 в перем. Тока ~ 240 В
Экологические условия температура: 0 °C ~ 40 °C; Влажность: <80%
Размеры 200x190x7 2 мм/7.87x7.48x2.83in
Вес: 616 г/21,75 унций
Посылка информации:
Посылка Размеры: 250x210x10 0 мм/9.75x8.19x3.9in
Посылка, Вес: 1000 г
Цветная коробка посылка
Посылка включает в себя:
Генератор сигналов DDS-1 шт.
1 x Кабель Питания
1 x USB кабель для передачи данных
1 x BNC-BNC кабель
2 x Кабель BNC-Clip
