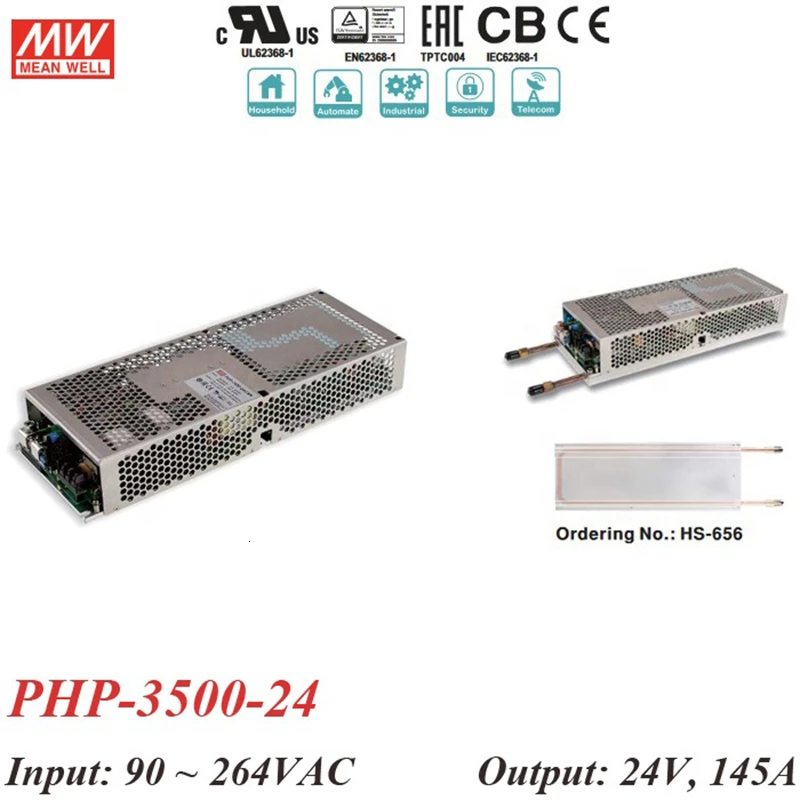

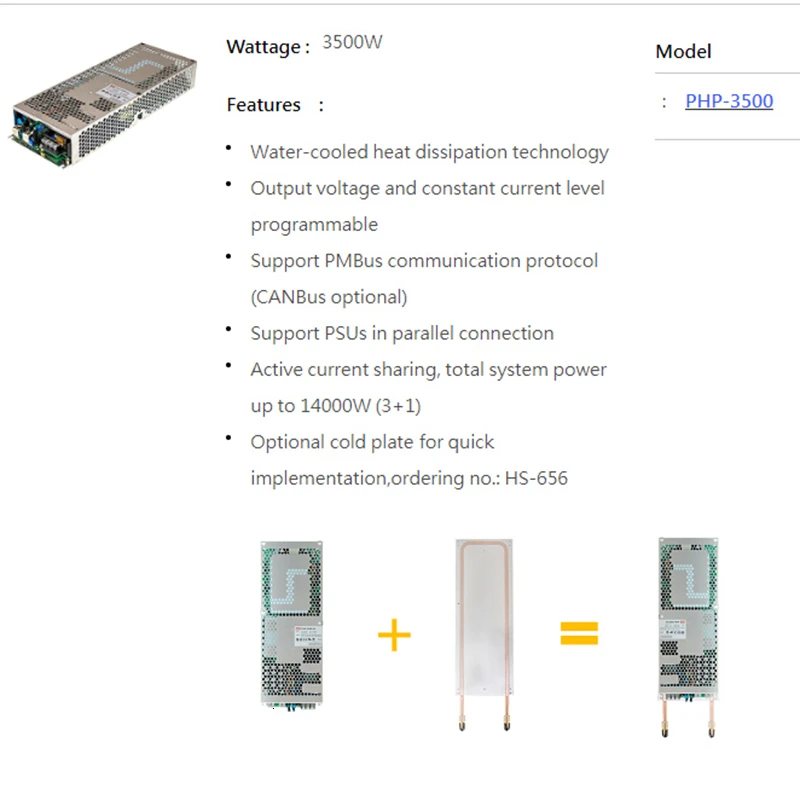

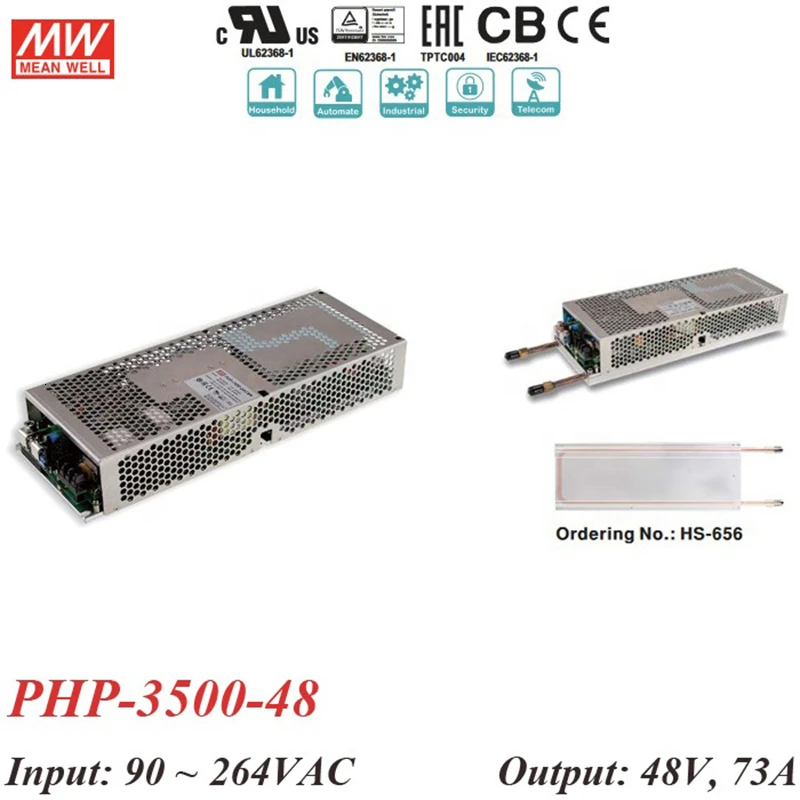

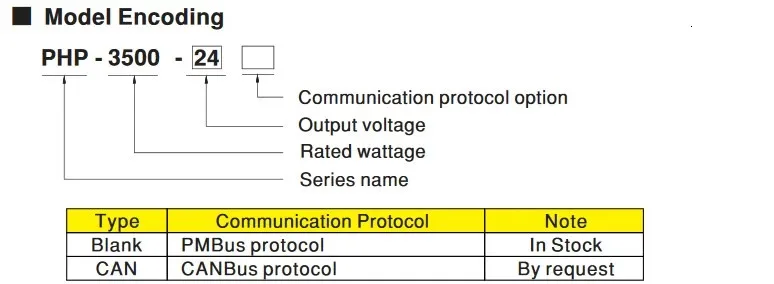

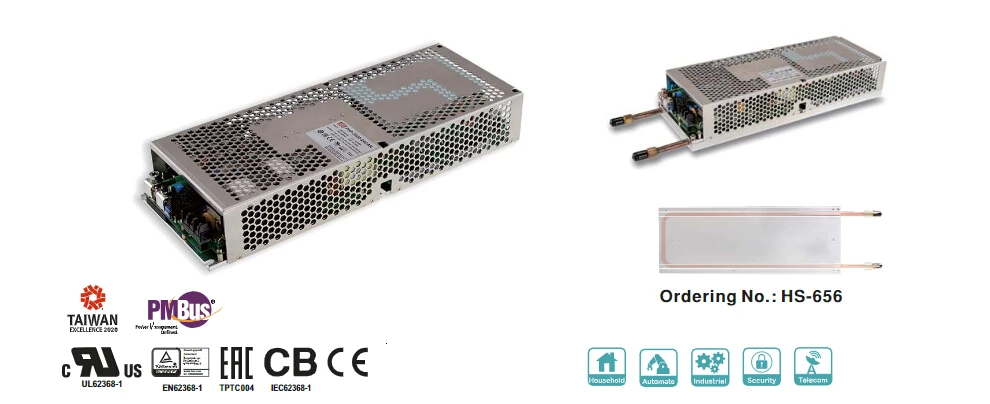

Импульсный источник питания с импульсным режимом охлаждения высокой мощностью

Выход

Напряжение постоянного тока

24V

Номинальный ток

145A

Номинальная мощность (конвекция)

3480W

Пульсация и шум (макс.) Note.2

300mVp-p

Напряжение Прил. Диапазон

24 ~ 28,8 V

Допустимое отклонение напряжения заметка. 3

± 1.0%

Нестабильность выходного напряжения

± 0.5%

Регулирование нагрузки

± 0.5%

Настройка, время самовыравнивания

1500 мс, 60 мс/230 В переменного тока при полной нагрузке

Время ожидания (Typ.)

16 мс/230 В переменного тока при 75% нагрузке 10 мс/230 В переменного тока при полной нагрузке

Входной сигнал

Диапазон напряжения Note.4

90 ~ 264VAC 127 ~ 370VDC

Частотный диапазон

47 ~ 63 Гц

Коэффициент мощности (Typ.)

PF≥ 0,95/230VA при полной нагрузке

Эффективность (Typ.) Note.10

95%

Ток переменного тока (Typ.)

20A/230VAC

Пусковой ток (Typ.)

Холодный запуск 80A/230VAC

Ток утечки

2mA / 240VAC

Защита

105 ~ 115% Номинальная выходная мощность

Тип защиты: ограничение постоянного тока, выключение O/P напряжения 5 сек. После понижения напряжения O/P, повторное включение для восстановления

Защита от перенапряжения

Туфли на танкетке, размеры 30-36V

Тип защиты: выключение O/P напряжения, повторное включение для восстановления

Защита от перегрева

Тип защиты: выключение O/P напряжения, автоматически восстанавливается после понижения температуры

Функция

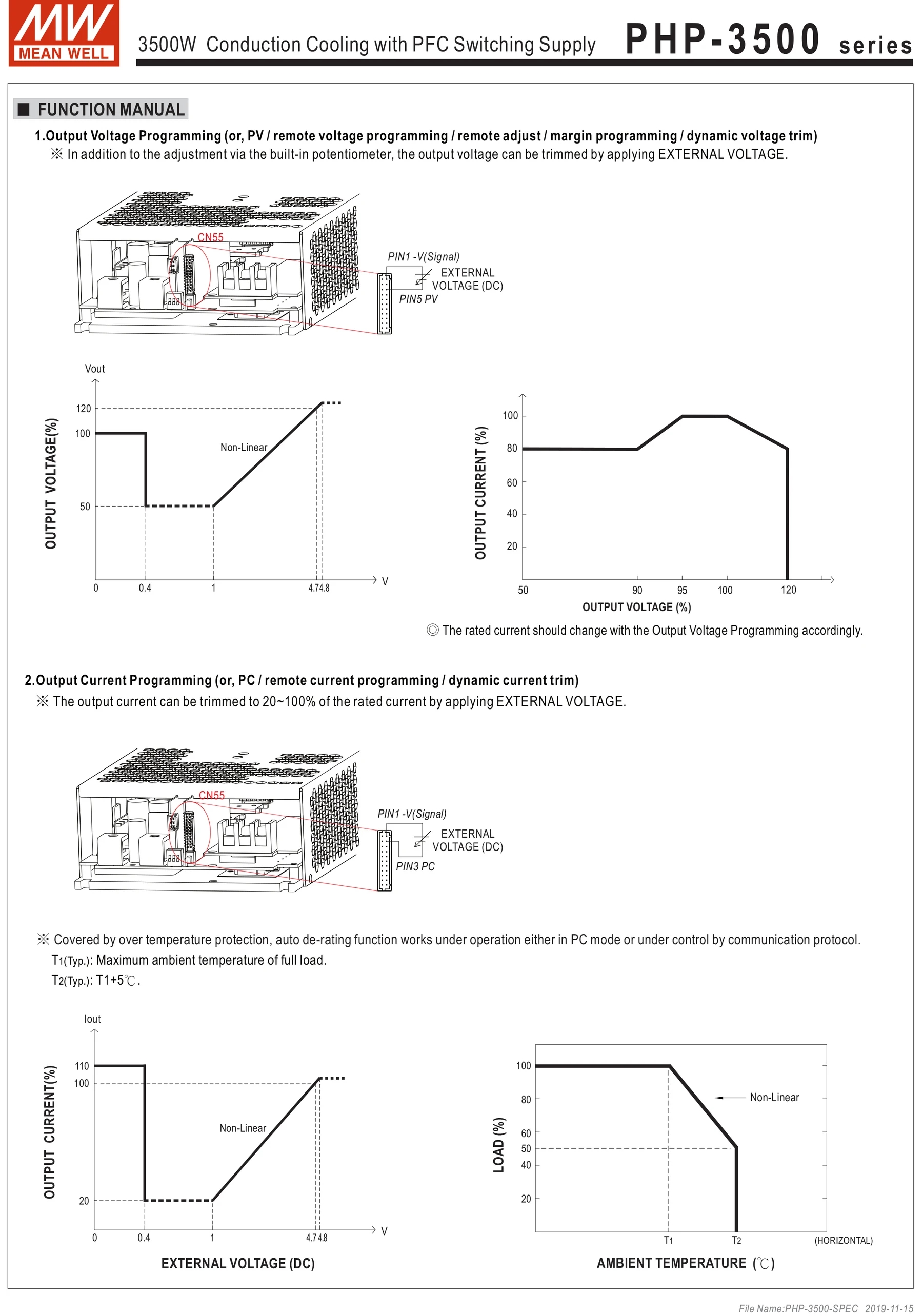

Программируемое Выходное напряжение (PV) Note.5,6

Регулировка выходного напряжения допустима до 50 ~ 120% от номинального выходного напряжения. Пожалуйста, обратитесь к Руководству по эксплуатации

Регулировка уровня постоянного тока допустима до 20 ~ 100% от номинального тока. Пожалуйста, обратитесь к Руководству по эксплуатации.

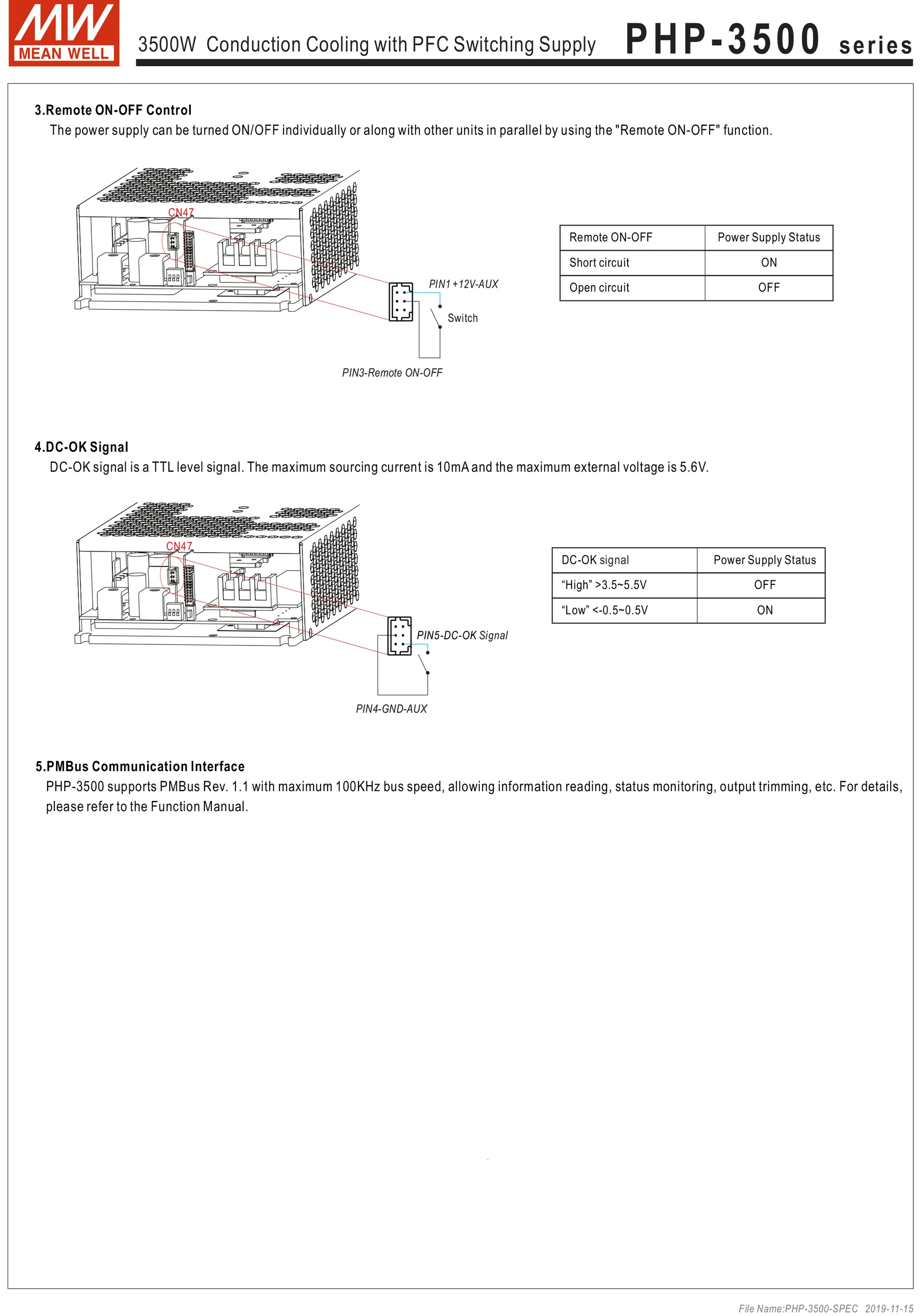

Дистанционное управление ВКЛ-ВЫКЛ

Включение питания: короткое замыкание выключение: открытая цепь

Вспомогательный источник питания

12V в 0.5A на погрешность ± 10%; Пульсация 150mVp-p

В TTL выходной сигнал, БП включается =-0,5 ~ 0,5 V; БП выключить = 3,5 ~ 5,5 V. Пожалуйста, обратитесь к Руководству по эксплуатации.

Окружающая среда

Работая TEMP.

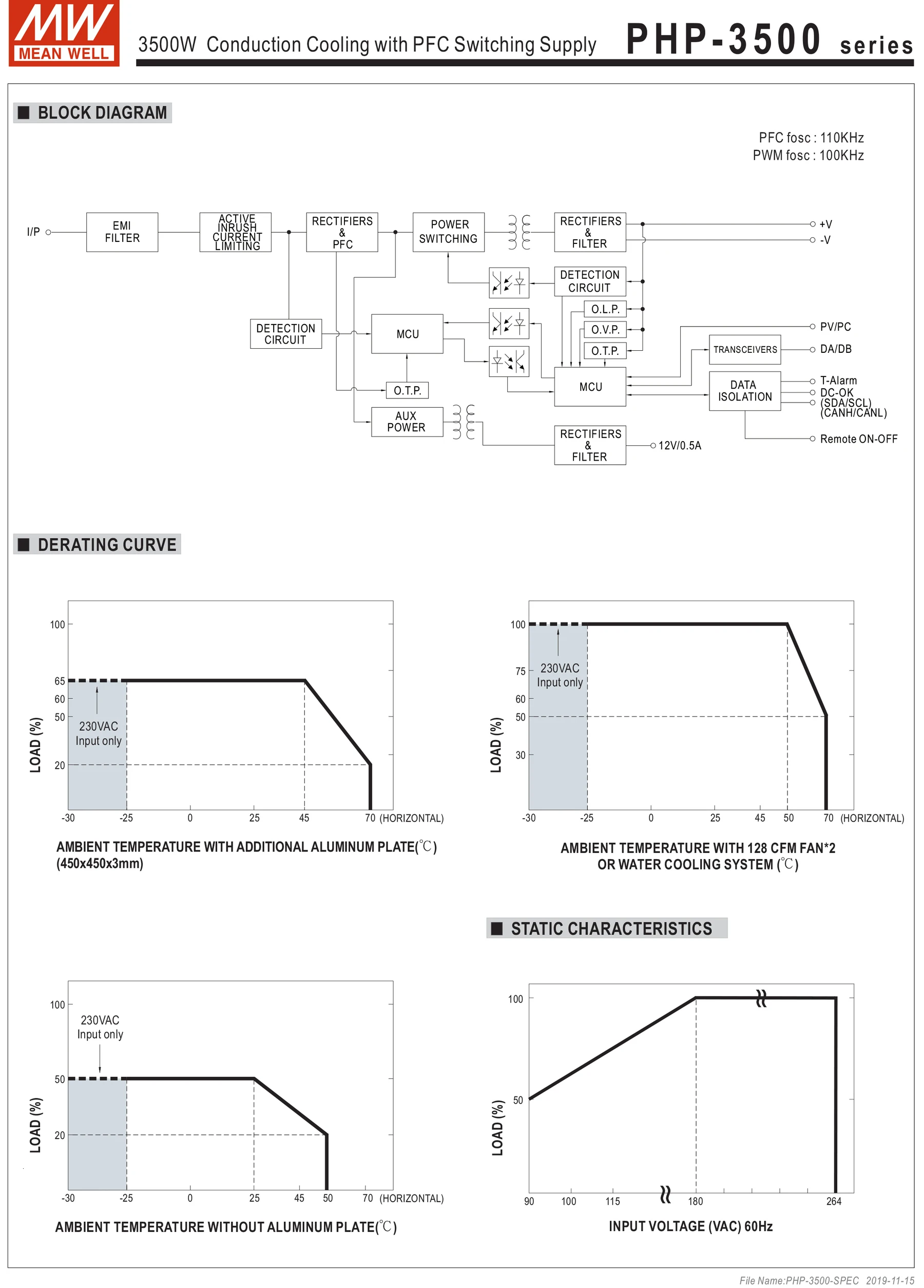

-Температура опорной плиты 30 ~ + 70 °C (см. "кривую снятия")

Рабочая влажность:

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85 °C, 10 ~ 95% RH без конденсации

Темп. Коэффициент

± 0.03%/°C (0 ~ 50 °C)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z

От перенапряжения разряда

II; Согласно EN61558; Высота до 5000 метров.

Безопасность & EMC

(Обратите внимание, 7,8)

Стандарты безопасности

Выдерживаемое Напряжение

I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 1,25 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100M Ом/500VDC / 25 °C / 70% RH

Электромагнитное излучение

Параметр

Стандартный

Тесты уровень/Note

Проведен

EN55032 (CISPR32) / EN55011 (CISPR11)

Класс B

Лучистая

EN55032 (CISPR32) / EN55011 (CISPR11)

Класс A

Гармонический ток

EN61000-3-12

----

Напряжение мерцания

EN61000-3-3

----

Иммунитет к излучению

Параметр

Стандартный

Тесты уровень/Note

От электростатического разряда

EN61000-4-2

Уровень 3, 8 кВ воздуха; Уровень 2, 4 кВ контакт

Лучистая

EN61000-4-3

Уровень 3

EFT/Burst

EN61000-4-4

Уровень 3

От всплесков напряжения

EN61000-6-2

2КВ/линия 4КВ/линия-Земля

Проведен

EN61000-4-6

Уровень 3

Магнитное поле

EN61000-4-8

4 уровня

Напряжение погружения и перебоев

EN61000-4-11

> 95% dip 0,5 периоды, 30% dip 25 периоды

> 95% перерывов 250 периодов

Другие

Средняя наработка на отказ

183,4 K часов Мин. Telcordia SR-332(Bellcore); 56,26 Khrs мин. MIL-HDBK-217F (25 °C)

Измерение

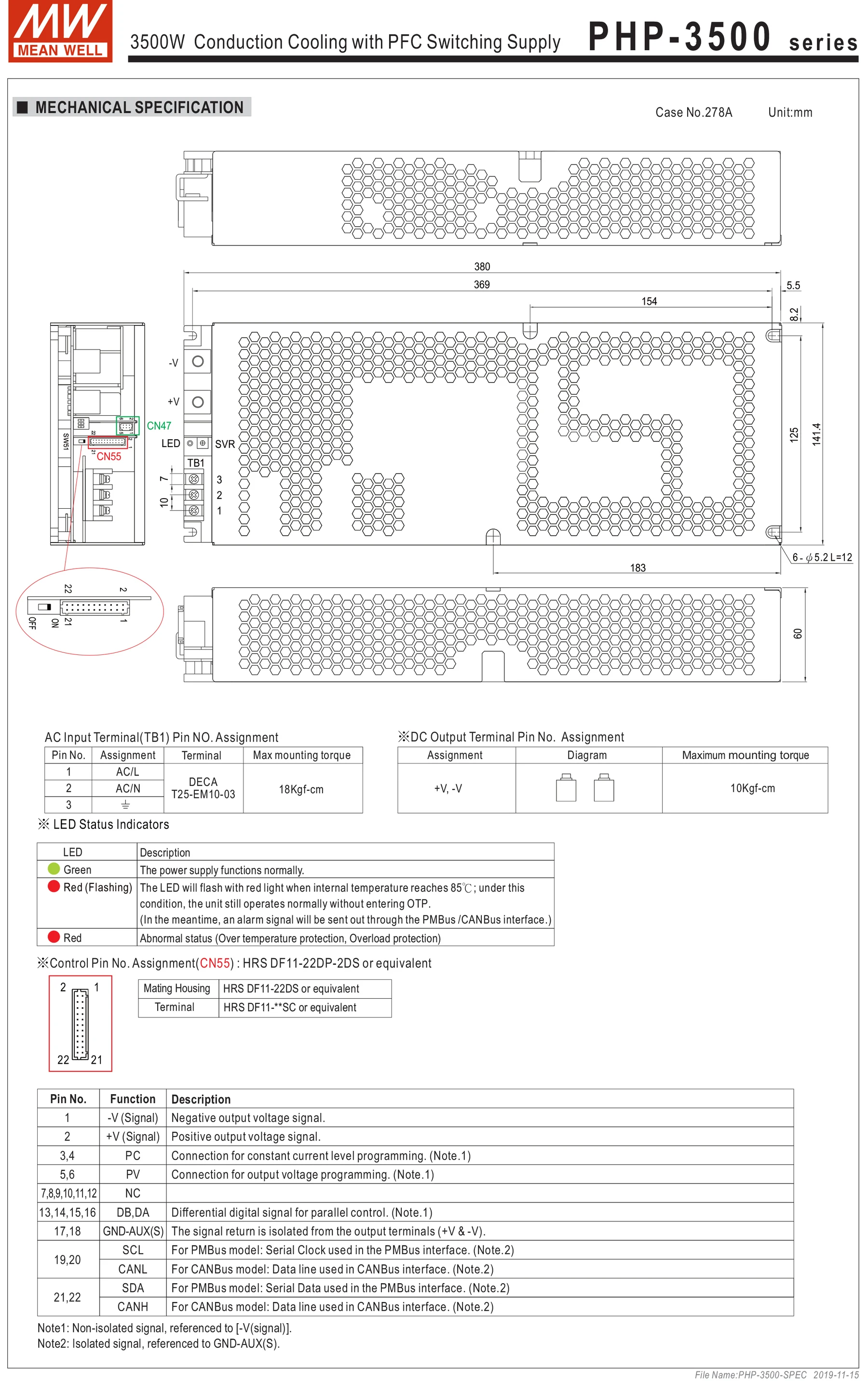

380*141,4*60 мм (Д * Ш * В)

Упаковка

4,5 кг; 4 штук/19кг/2,51 храповой

Обратите внимание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Может потребоваться Снятие напряжения при низком входном напряжении. Для получения более подробной информации проверьте кривую вытягивания.

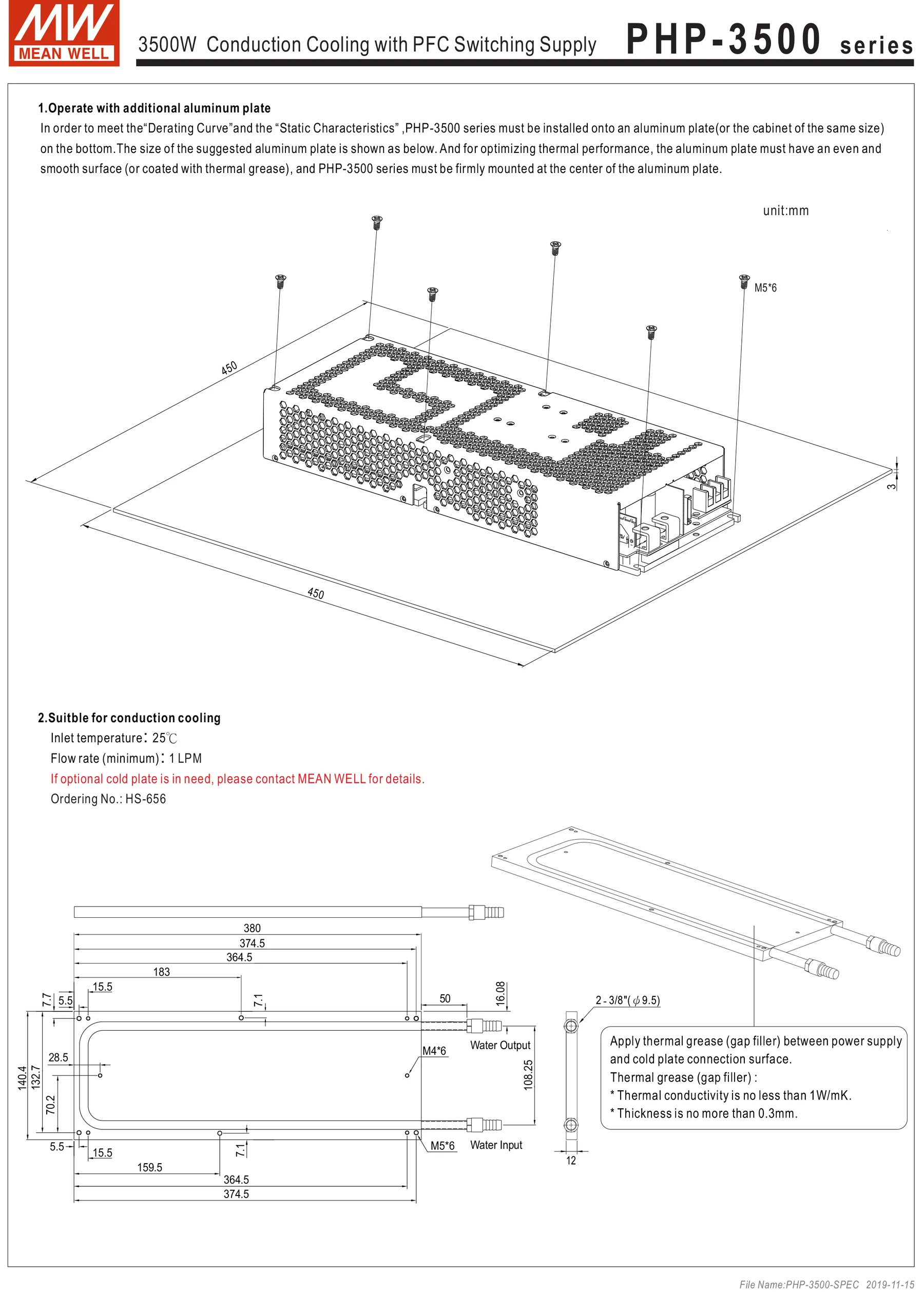

5. Без водяного или вентиляторного охлаждения для обеспечения адекватного рассеивания тепла, OTP может быть срабатывает, если Обрезка выходного напряжения по PV сигналу в сторону верхнего или нижнего пределов номинального напряжения. При таком состоянии рекомендуется улучшенное охлаждение на блоке питания.

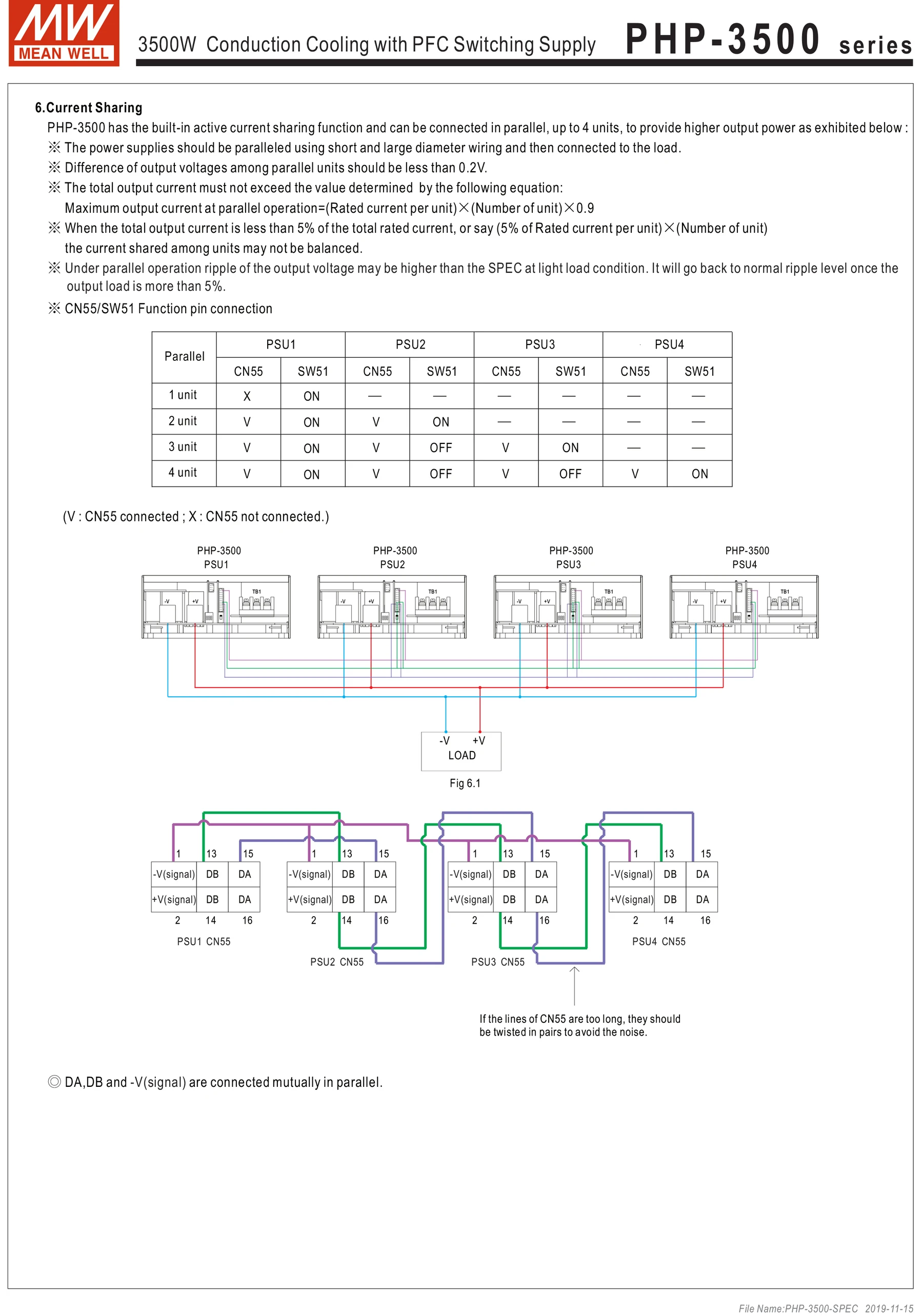

6. Функция PV/PC, когда пользователи не работают на PMBus. Функции SVR, когда пользователи не работают на PMBus и не используют PV/PC.

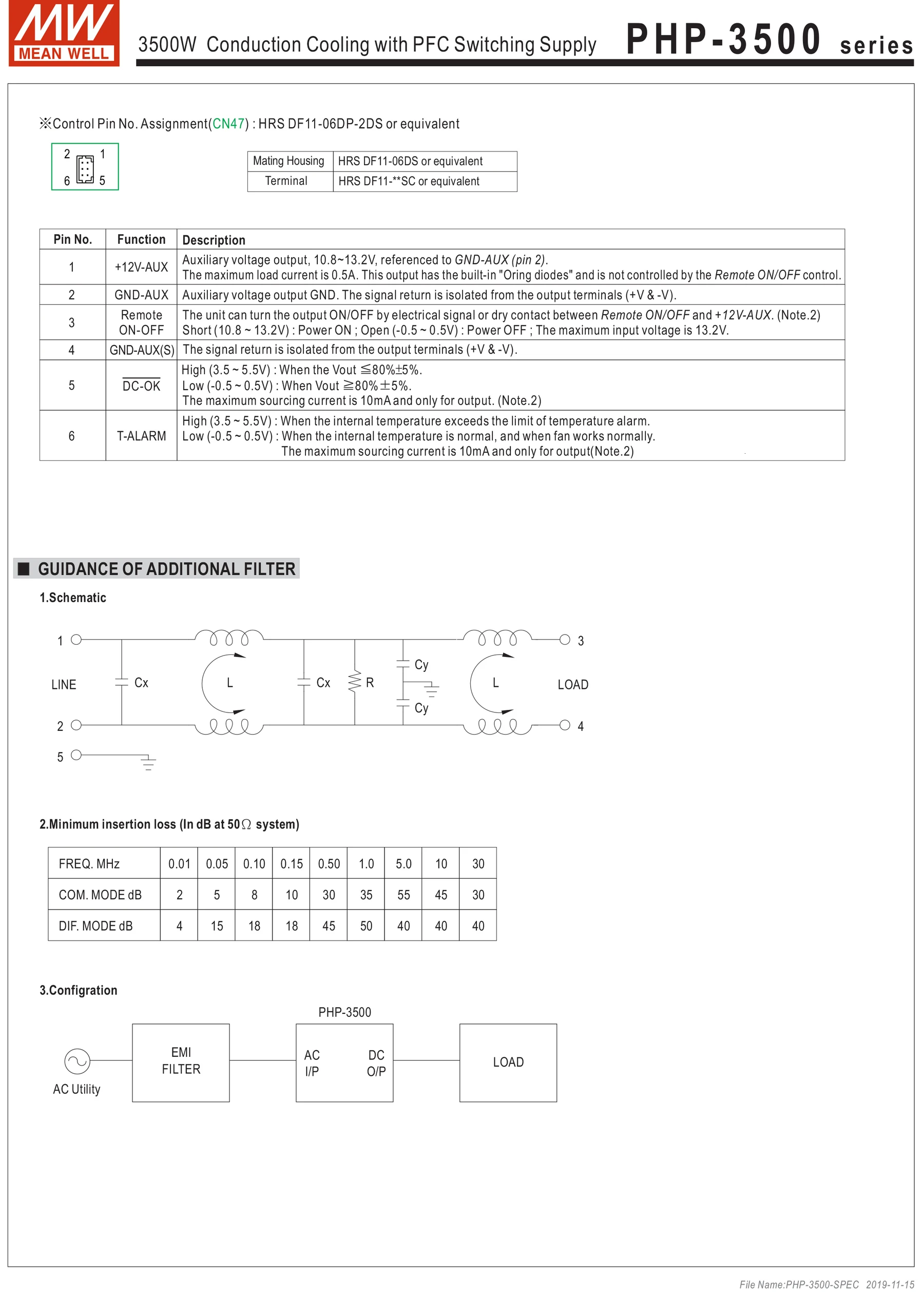

7. Нужен дополнительный фильтр EMI для соответствия правилам проведения и излучения EMC. Характеристики фильтра EMI, пожалуйста, обратитесь к таблице, минимальная потеря вставки.

8. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания EMC выполнены путем установки блока на металлическую пластину 600*900 мм с толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC. Для получения руководства о том, как выполнить эти тесты EMC, см. «EMI тестирование компонентов источников питания».

9. Температура окружающей среды и пониженную 3,5 °C/1000 м с безвентиляторный моделей и 5 °C/1000 м с вентилятором модели для Рабочая высота больше, чем 2000 м (6500ft).

10. Эффективность измеряется при нагрузке 75%

Выход

Напряжение постоянного тока

48V

Номинальный ток

73A

Номинальная мощность (конвекция)

3504W

Пульсация и шум (макс.) Note.2

480mVp-p

Напряжение Прил. Диапазон

48 ~ 57,6 V

Допустимое отклонение напряжения заметка. 3

± 1.0%

Нестабильность выходного напряжения

± 0.5%

Регулирование нагрузки

± 0.5%

Настройка, время самовыравнивания

1500 мс, 60 мс/230 В переменного тока при полной нагрузке

Время ожидания (Typ.)

16 мс/230 В переменного тока при 75% нагрузке 10 мс/230 В переменного тока при полной нагрузке

Входной сигнал

Диапазон напряжения Note.4

90 ~ 264VAC 127 ~ 370VDC

Частотный диапазон

47 ~ 63 Гц

Коэффициент мощности (Typ.)

PF≥ 0,95/230VA при полной нагрузке

Эффективность (Typ.) Note.10

96%

Ток переменного тока (Typ.)

20A/230VAC

Пусковой ток (Typ.)

Холодный запуск 80A/230VAC

Ток утечки

2mA / 240VAC

Защита

105 ~ 115% Номинальная выходная мощность

Тип защиты: ограничение постоянного тока, выключение O/P напряжения 5 сек. После понижения напряжения O/P, повторное включение для восстановления

Защита от перенапряжения

60 ~ 72V

Тип защиты: выключение O/P напряжения, повторное включение для восстановления

Защита от перегрева

Тип защиты: выключение O/P напряжения, автоматически восстанавливается после понижения температуры

Функция

Программируемое Выходное напряжение (PV) Note.5,6

Регулировка выходного напряжения допустима до 50 ~ 120% от номинального выходного напряжения. Пожалуйста, обратитесь к Руководству по эксплуатации

Регулировка уровня постоянного тока допустима до 20 ~ 100% от номинального тока. Пожалуйста, обратитесь к Руководству по эксплуатации.

Дистанционное управление ВКЛ-ВЫКЛ

Включение питания: короткое замыкание выключение: открытая цепь

Вспомогательный источник питания

12V в 0.5A на погрешность ± 10%; Пульсация 150mVp-p

В TTL выходной сигнал, БП включается =-0,5 ~ 0,5 V; БП выключить = 3,5 ~ 5,5 V. Пожалуйста, обратитесь к Руководству по эксплуатации.

Окружающая среда

Работая TEMP.

-Температура опорной плиты 30 ~ + 70 °C (см. "кривую снятия")

Рабочая влажность:

20 ~ 90% RH без конденсации

Температура хранения. Влажность

-40 ~ + 85 °C, 10 ~ 95% RH без конденсации

Темп. Коэффициент

± 0.03%/°C (0 ~ 50 °C)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, 60 мин. По осям X, Y, Z

От перенапряжения разряда

II; Согласно EN61558; Высота до 5000 метров.

Безопасность & EMC

(Обратите внимание, 7,8)

Стандарты безопасности

Выдерживаемое Напряжение

I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 1,25 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100M Ом/500VDC / 25 °C / 70% RH

Электромагнитное излучение

Параметр

Стандартный

Тесты уровень/Note

Проведен

EN55032 (CISPR32) / EN55011 (CISPR11)

Класс B

Лучистая

EN55032 (CISPR32) / EN55011 (CISPR11)

Класс A

Гармонический ток

EN61000-3-12

----

Напряжение мерцания

EN61000-3-3

----

Иммунитет к излучению

Параметр

Стандартный

Тесты уровень/Note

От электростатического разряда

EN61000-4-2

Уровень 3, 8 кВ воздуха; Уровень 2, 4 кВ контакт

Лучистая

EN61000-4-3

Уровень 3

EFT/Burst

EN61000-4-4

Уровень 3

От всплесков напряжения

EN61000-6-2

2КВ/линия 4КВ/линия-Земля

Проведен

EN61000-4-6

Уровень 3

Магнитное поле

EN61000-4-8

4 уровня

Напряжение погружения и перебоев

EN61000-4-11

> 95% dip 0,5 периоды, 30% dip 25 периоды

> 95% перерывов 250 периодов

Другие

Средняя наработка на отказ

183,4 K часов Мин. Telcordia SR-332(Bellcore); 56,26 Khrs мин. MIL-HDBK-217F (25 °C)

Измерение

380*141,4*60 мм (Д * Ш * В)

Упаковка

4,5 кг; 4 штук/19кг/2,51 храповой

Обратите внимание

1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 °C температуры окружающей среды.

2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора.

3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.

4. Может потребоваться Снятие напряжения при низком входном напряжении. Для получения более подробной информации проверьте кривую вытягивания.

5. Без водяного или вентиляторного охлаждения для обеспечения адекватного рассеивания тепла, OTP может быть срабатывает, если Обрезка выходного напряжения по PV сигналу в сторону верхнего или нижнего пределов номинального напряжения. При таком состоянии рекомендуется улучшенное охлаждение на блоке питания.

6. Функция PV/PC, когда пользователи не работают на PMBus. Функции SVR, когда пользователи не работают на PMBus и не используют PV/PC.

7. Нужен дополнительный фильтр EMI для соответствия правилам проведения и излучения EMC. Характеристики фильтра EMI, пожалуйста, обратитесь к таблице, минимальная потеря вставки.

8. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания EMC выполнены путем установки блока на металлическую пластину 600*900 мм с толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC. Для получения руководства о том, как выполнить эти тесты EMC, см. «EMI тестирование компонентов источников питания».

9. Температура окружающей среды и пониженную 3,5 °C/1000 м с безвентиляторный моделей и 5 °C/1000 м с вентилятором модели для Рабочая высота больше, чем 2000 м (6500ft).

10. Эффективность измеряется при нагрузке 75%.
