Генератор сигналов DDS JDS2900 30 МГц 50 60 двухканальный счетчик частоты 100-240 В |

ЧастотаХарактеристика

JDS2600-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Синус Частотный диапазон

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольники Частотный диапазон

Импульсный Частотный диапазон

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

0 ~ 6 MГц

TTL Цифровой частотный диапазон

Произвольная волна Частотный диапазон

Квадратный времени нарастания импульсов

≤ 25nS

≤ 20nS

≤ 15nS

≤ 15nS

≤ 15nS

Диапазон регулировки ширины импульса

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Мининум разрешением частоты

0,01 & micro; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1 мг/3 ч

Сигналов характеристика

Сигналов

Синус, квадрат, Треугольники, импульса (показателями рабочего цикла коррекции, длительность импульса и цикл освежитель воздуха с таймером регулируемый), произвольная волна, CMOS, уровень постоянного тока, полувер, всей длине волны, pos-стремянка, отр-стремянка, Шум, показательные, показательные, тон, Cink, пульс, Lorentz импульсная и 60 видов пользовательских сигналов.

Сигналов в вертикальном направлении

14 бит

Сигналов частота дискретизации

266MSa/s

Сигналов длина

2048 точек

Синуса

Гармоническое подавление

≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц ~ 20 кГц, 0dBm)

Квадратная и импульсная

Overshoot (квадрат)

≤ 5%

Диапазон рабочего цикла (пульс)

0.1% ~ 99.9%

Пандус волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выход характеристики

Диапазон амплитуды

Frequency≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1mV

Амплитуда стабильности

± 0.5%/5 ч

Амплитудно-это действительно плоский экран

± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Выход

Выход сопротивление

50Ω ± 10% (Типичный)

Защита

Защита от короткого замыкания, а-ля 60ые, не будут повреждены

DC офсетная печать

Офсетная печать диапазон регулировки

Выход амплитуда> 4V

0,4 V <Выход amplitude≤ 4V

0 <Выход amplitude≤ 0,4 V

-9,99 V ~ 9,99 V

-2,5 V ~ 2,5 V

-0,25 V ~ 0,25 V

Офсетная печать Разрешение

0,01 V

Фазы характеристика

Фазы диапазон регулировки

0 ~ 359.9o

Фазы разрешение

0.1o

TTL/COMS Выход

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Повышение уровня/осеннее время

≤ 20ns

Измерение наружных размеров Функция

Частотомер функция

Диапазон измерения частоты

1 Гц ~ 100 МГц

Точность измерения

Время ворот непрерывно корректируется между0,01 S ~ 10s

Функции счетчика

Подсчет область

0-4294967295

В сочетании режим

2 вида режимы связи, постоянного и переменного тока

Подсчитывая режим

Руководство по эксплуатации

Вход сигнала Диапазон напряжения

2Vpp ~ 20Vpp

Длительность импульса: измерение

0.01us (разрешение), 20s (Макс измерения времени)

Период измерения

0.01us (разрешение), 20s (Макс измерения времени)

Развертки Функция

Развертки канала

CH1 или CH2

Тип развертки

Линейная развертка в надутом виде журнала развертки

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Произвольно устанавливается между точкой запуска и точкой остановки

Развертки направление

Вперед, назад, и туда и обратно

Общие технические параметры

Дисплей

Дисплей типа

2,4 дюймов TFT цветной ЖК-дисплей

Хранение и загрузка

Количество

100 групп

Расположение

00 до 99 (экстракт 00 место данные по умолчанию boost state)

Произвольная волна

Кол-во

От 1 до 60, полностью 60 групп (по умолчанию boost 15 групп)

Интерфейс

Интерфейс режим

USB к последовательный интерфейс

Расширения интерфейса-

Есть последовательный интерфейс TTL уровня режим, чтобы быть удобным для вторичного развития.

Связь скорости

Утвердить стандарт 115200bps

Протокол передачи данных

Принять режиме командной строки, открытый протокол

Мощность питания

Напряжение диапазон

DC5V ± 0,5 V

Производственный процесс

Схема с поверхностным монтажом, крупномасштабных интегральная схема, высокая надежность, длительный срок службы

Предупреждение тон

Пользователь может установить включения или выключения по процедуры

Эксплуатационных характеристик

Полный кнопкой, ручка плавная регулировка

Условия окружающей среды

Температура: 0 ~ 40OC Относительная влажность:<80%

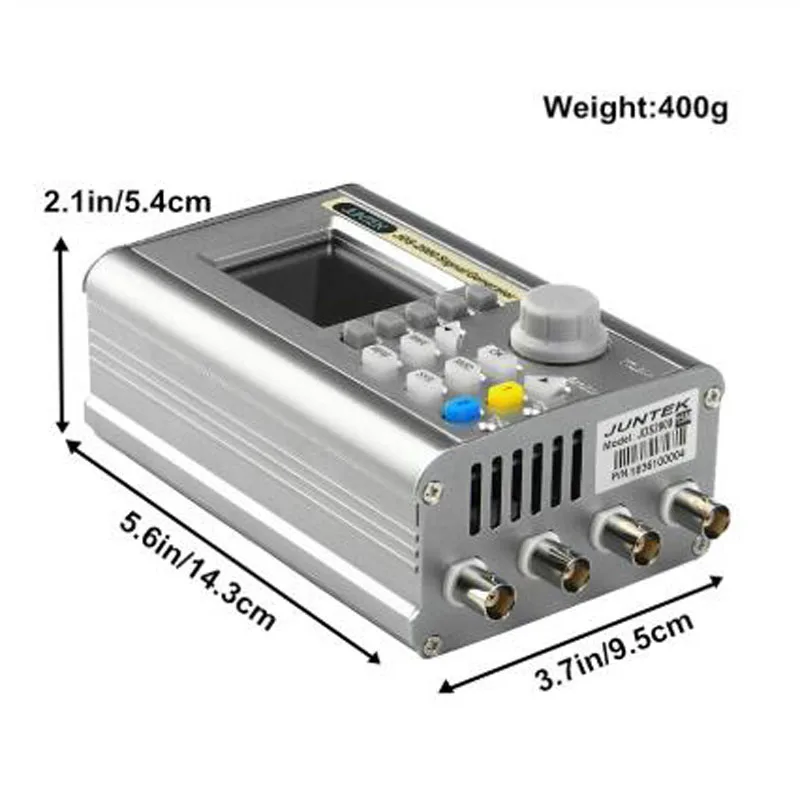

Вес

800 г

Размеры

146*96*56 мм
