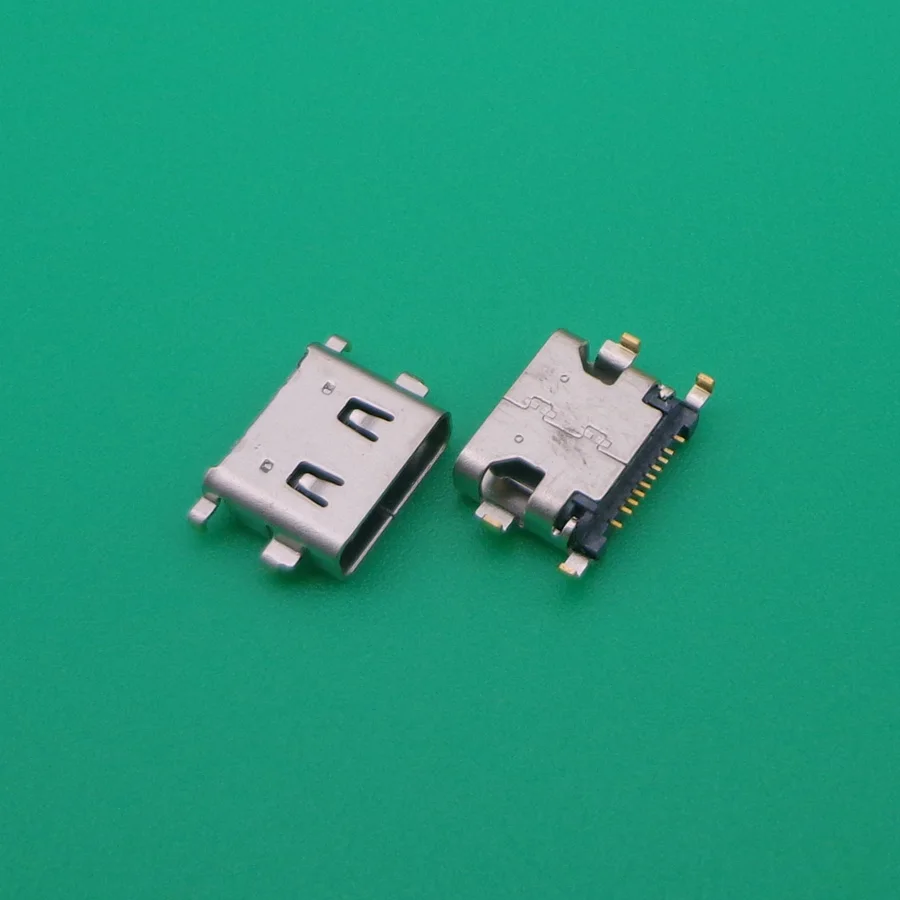

Разъем для зарядки Gionee S7 S3 Micro USB Type-C разъем док-станция порт запчасти ремонта |
82,39 руб.
Новое поступление
50 шт. разъемов DIN 6 контактов с пластиковой ручкой | Обустройство дома
1 184,11 руб.
Бесплатная доставка 5 пар XS12-2 XS12 2Pin мужской и женский стыковый соединитель
1 250,77 руб.
1 шт. Бесплатная доставка Черный Электрический алюминиевый экструзионный
1 123,45 руб.
2 комплекта 6 контактов 0 мм разъем педали акселератора для BENZ BMW датчик клапана
315,31 - 407,44 руб.
10 Pin Way 10Set Kit Female водонепроницаемый Электрический разъем Вилки для автомобиля |
872,54 руб.

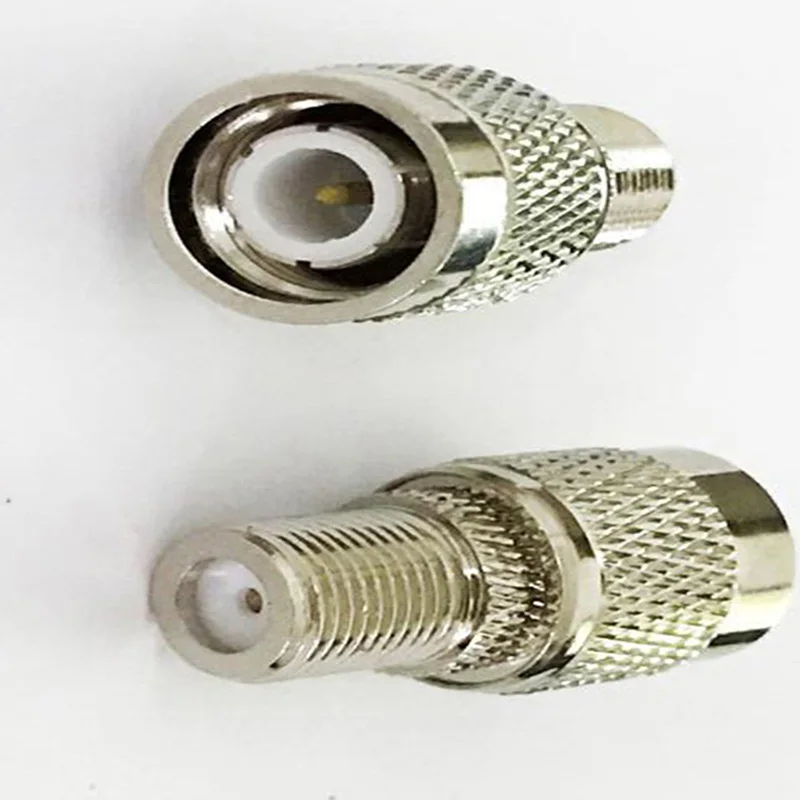

20 шт. штепсельная вилка TNC к разъему F Гнездовой разъем центр RF коаксиальный
1 422,28 руб.
10 шт./лот 20P розетка с круглым отверстием IC гнездо основа для чипа разъем 20PIN |
242,66 руб.
PythonHub Store
Магазина PythonHub Store работает с 05.05.2020. его рейтинг составлет 90.83 баллов из 100. В избранное добавили 1217 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 2366 наименований товаров, успешно доставлено 1685 заказов. 654 покупателей оставили отзывы о продавце.
Характеристики
4-20мА 0-20 мА 0-5 в 0-10 аналоговый входной модуль передатчика RS485 MODBUS | Обустройство
История изменения цены
*Текущая стоимость 3 100,72 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 3689.76 руб. | 3873.82 руб. | 3781 руб. |
| Feb-19-2026 | 3658.96 руб. | 3841.66 руб. | 3749.5 руб. |
| Jan-19-2026 | 3069.18 руб. | 3222.13 руб. | 3145.5 руб. |
| Dec-19-2025 | 3596.96 руб. | 3776.29 руб. | 3686 руб. |
| Nov-19-2025 | 3131.69 руб. | 3288.59 руб. | 3209.5 руб. |
| Oct-19-2025 | 3534.93 руб. | 3711.15 руб. | 3622.5 руб. |
| Sep-19-2025 | 3503.67 руб. | 3678.13 руб. | 3590.5 руб. |
| Aug-19-2025 | 3472.89 руб. | 3646.64 руб. | 3559 руб. |
| Jul-19-2025 | 3441.55 руб. | 3613.31 руб. | 3527 руб. |
Описание товара
Modname = ckeditor
- Тип 1: 0 ~ 20 мА
- Тип 2: 4 ~ 20 мА
- Тип 3: 0 ~ 5 В
- Тип 4: 0 ~ 10 в

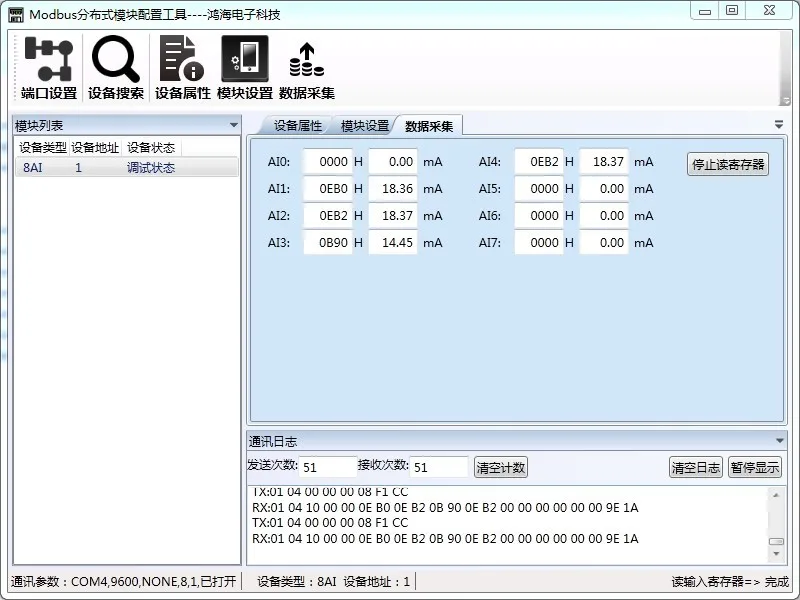

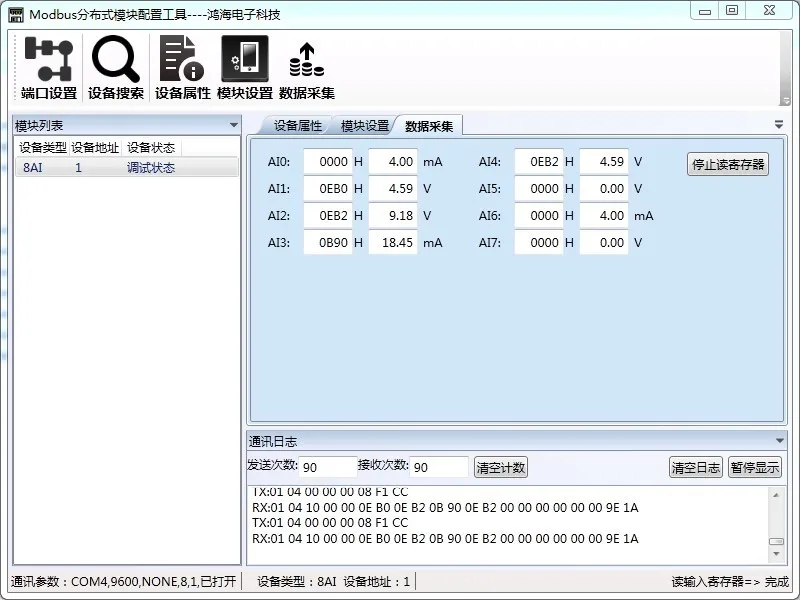

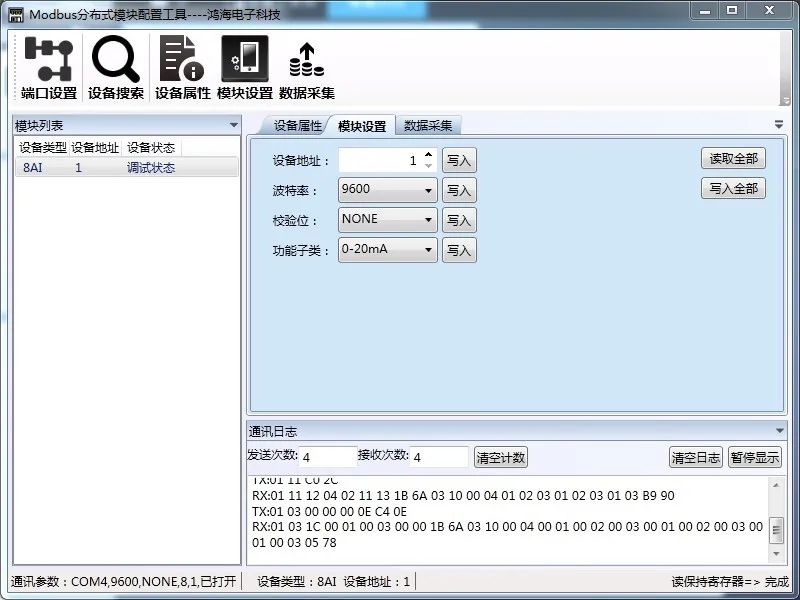

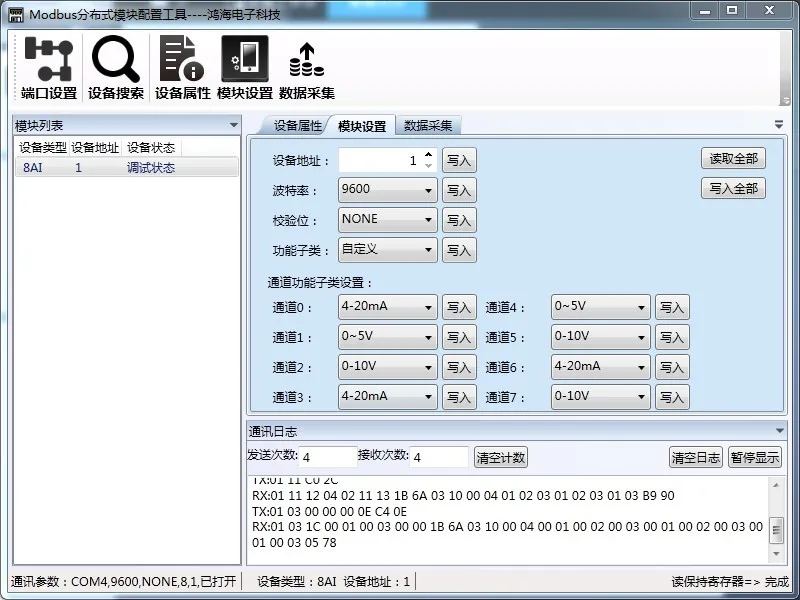

MODBUS распределенный модуль тестового программного обеспечения
Figure1MB8AI8 входных каналов-одинаковый интерфейс сбора Figure2MB8AI8 входных каналов одинаковые-на странице, которая появляется
Figure1MB8AI8 входных каналов с различным интерфейсом захвата Figure2MB8AI8 входных каналов с разными-на странице, которая появляется
Первая глава продукта

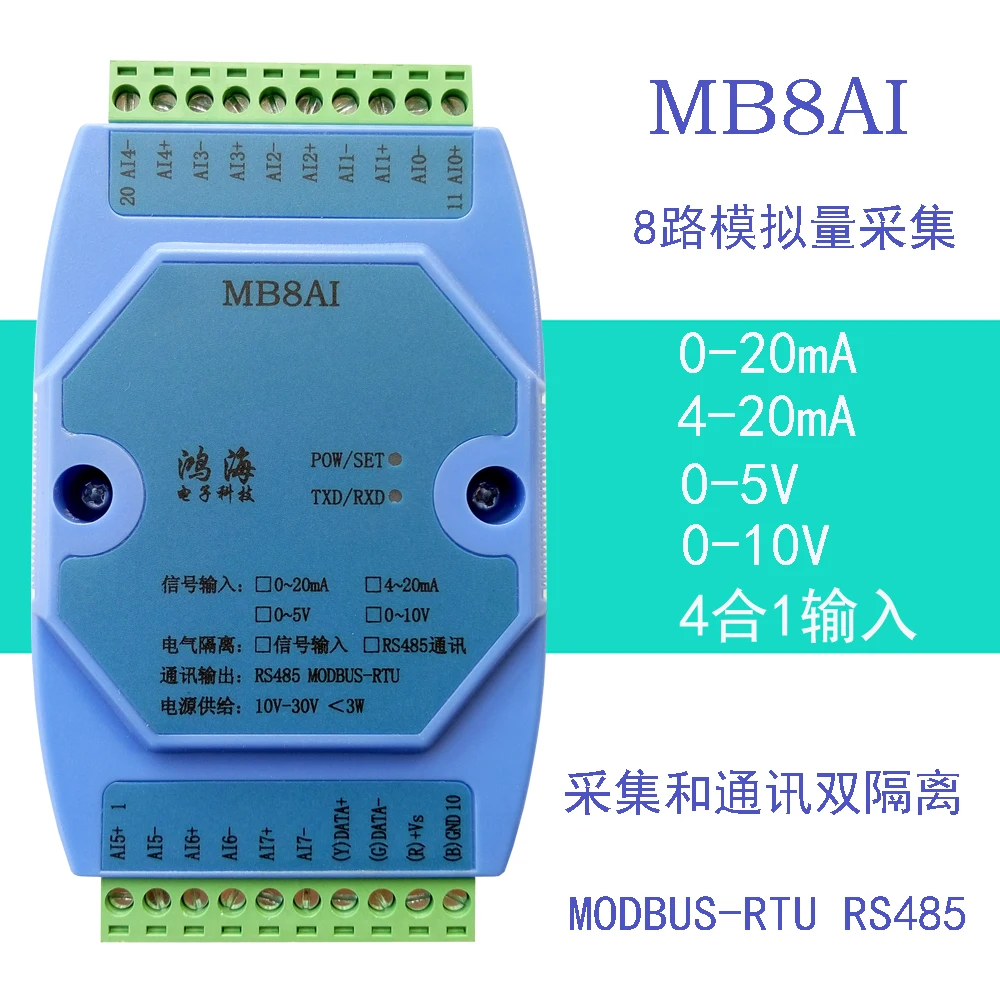

Один. Обзор 8-канальный аналоговый модуль приема MB8AI может собирать 8 аналоговых сигналов 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В и 0 ~ 10 В. Собранные аналоговые данные сигнала выводятся через изолированный интерфейс RS485. Модуль использует Modbus -RTU связь, может быть непосредственно адаптирован к PLC, DCS и различные внутренние конфигурации программного обеспечения. Получение сигнала, источник питания и электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляя различные типы режимов серии и помех общего режима, обеспечивая точность данных, А также обеспечение надежной работы модуля. Два. Особенности 1. Использование протокола Modbus-RTU. 2. Тип входного сигнала каждого канала может быть установлен в соответствии с вашими потребностями. 3. Получение сигнала, источник питания, RS485 коммуникационные электрические сигналы изолированы друг от друга. 4. Интерфейс выхода сигнала связи RS485 обеспечивает двойную защиту от перенапряжения и перегрузки по току. 5. Тип входного сигнала и формат связи могут быть установлены программным обеспечением. 6. Защита от полярности. Три. Технический индекс| Проект |
Параметр |
| Входной сигнал |
1. Входной канал: 8-канальная изоляция 2. Тип сигнала: 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5VAnd0 ~ 10VFour виды аналоговых сигналов 3. Частота дискретизации:200 Гц(В секунду на канал25Раз) 4. Разрешение: 12 битов 5.Точность:Входное напряжение0.2%Входной ток0.3% 6.ADСхема сбора и ЦПЗащита изоляционного напряжения: 1500 В |
| Выход связи |
1. Протокол связи: MODBUS-RTU 2. Тип порта: IsolationRS485Communication, выходной интерфейс принимает перенапряжения и перегрузки по току двойной защиты 3. Скорость передачи данных: 1200bps, 2400bps, 4800bps, 9600bps, 19200bps 4. Проверьте биты: Нет калибровки, четкость, четкость 5. Настройка таким образом, чтобы: адрес модуля, скорость передачи данных, контрольные биты могут быть установлены программным обеспечением 6. Расстояние связи: @ 9600bps 1200M 7. RS485Communication circuitСхема и ЦПЗащита изоляционного напряжения: 1500 В |
| Размер модуля |
А.Отдельный Размер модуля: 104 мм * 72 мм * 26 мм B.Размер коробки с клеммой и направляющей: 124 мм * 72 мм * 45 мм |
| Методы установки |
СтандартDINКрепление на рельсах(35 ммНаправляющая или уровень рельса) |
| Рабочая среда |
Температура:-10 ~ + 55 ℃ Влажность: 35 ~ 85% (без конденсации) |
| Источник питания |
1. Напряжение источника питания: 10 В ~ 30 ВА широкий диапазон источника питания, с защитой от полярности 2. Потребляемая мощность: менее 3 Вт |

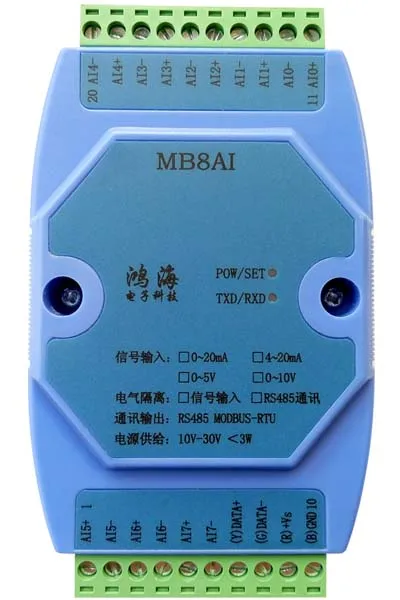

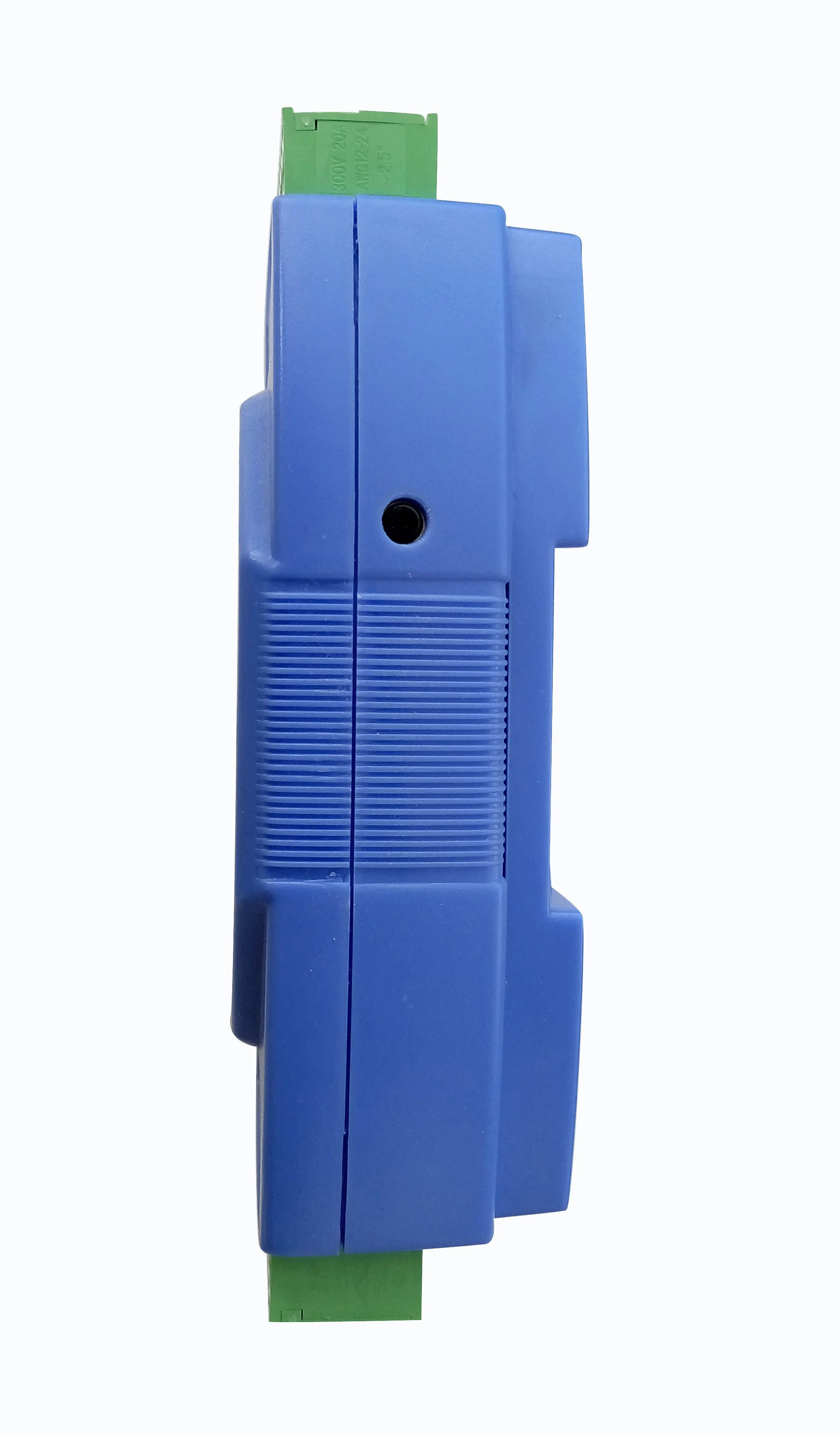

Четыре. Внешний вид детали
Пять. Описание функции индикатора модуля
1. POW/набор;Индикатор рабочего состояния модуля
А.Зеленый корпус: модуль работает в. Красный корпус: модуль работает в режиме конфигурации
2. TXD/RXD:Индикация состояния связи
А.Сияющий Зеленый светильник: полученные данные о сообщениях B. Красный светильник: модуль передает данные
C.Зеленый твердость: данные + и данные-на коммуникативной rs485провод перевернут или есть сломанные швы.
Шесть. Описание функции переключателя на правой стороне модуля 1. Режим работы: Включите, затем снова включите модуль; Используйте этот режим, когда модуль работает нормально, этот режим не может настроить рабочие параметры; параметры связи в рабочем режиме-это параметры, установленные пользователем, Заводские параметры связи по умолчанию (Адрес: 1, Скорость передачи данных: 9600bps, паритет: нет, стоп-бит: 1 бит). 2. Режим конфигурации: Переключитесь в нижнюю часть, а затем снова включите модуль; Используется для просмотра или установки параметров связи, аналоговых входных и аналоговых выходных рабочих параметров модуля, параметры связи в режиме фиксированы (Адрес: 1, специальная скорость волны: 9600bps, паритет бит: Нет, стоп-бит: 1 бит).Семь. Определение терминала
| Терминал |
Название |
Описание |
|
Терминал |
Название |
Описание |
| 1 |
IN5 + |
Аналоговый инпут5channel положительный |
11 |
IN0 + |
Аналоговый инпут0channel положительный |
|
| 2 |
IN5- |
Аналоговый Input5Channel отрицательный терминал |
12 |
IN0- |
Аналоговый инпут0channel отрицательный терминал |
|
| 3 |
IN6 + |
Аналоговый инпут6channel положительный |
13 |
В1 + |
Аналоговый инпут1 канал положительный |
|
| 4 |
IN6- |
Аналоговый Input6Channel отрицательный терминал |
14 |
В1- |
Аналоговый Input1Channel отрицательный терминал |
|
| 5 |
IN7 + |
Аналоговый инпут7channel положительный |
15 |
IN2 + |
Аналоговый инпут2channel положительный |
|
| 6 |
IN7- |
Аналоговый Input7Channel отрицательный терминал |
16 |
IN2- |
Аналоговый Input2Channel отрицательный терминал |
|
| 7 |
Данные + |
RS485Коммуникация + |
17 |
IN3 + |
Аналоговый инпут3-канальный положительный |
|
| 8 |
Данные- |
RS485Коммуникация- |
18 |
IN3- |
Аналоговый Input3Channel отрицательный терминал |
|
| 9 |
+ Vs |
Вход питания + |
19 |
IN4 + |
Аналоговый инпут4channel положительный |
|
| 10 |
GND |
Вход питания- |
20 |
IN4- |
Аналоговый Input4Channel отрицательный терминал |
Восемь. Электропитание и проводка связи

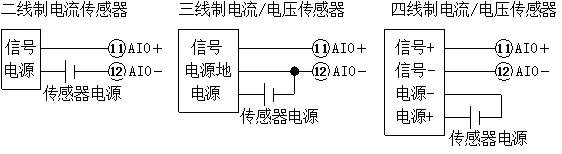

Девять. Инструкции по проводке аналогового ввода

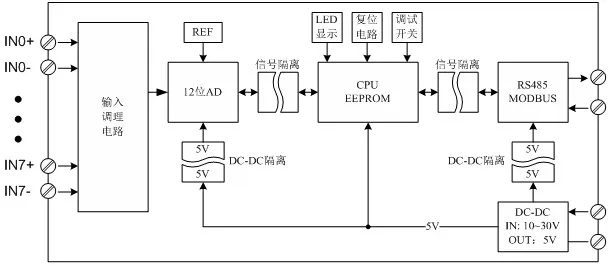

Десять. Схема основного блока
Вторая главаModbusОписание протокола регистрации и связи
А. Модуль supportsMODBUSFunction код и диапазон адресов
| Тип регистра |
Диапазон адресов |
Функциональный код |
Описание функционального кода |
| Входной регистр |
30001-30008 |
0x04H |
Чтение одного или нескольких входных регистров |
| Регистратор холдинга |
40033-40040 40065-40076 40129-40136 |
0x03H |
Чтение одного или нескольких фиксаторов |
| 0x06H |
Запись данных в журнал hold |
||
| 0x10H |
Запись одного или нескольких данных в журнал hold |
