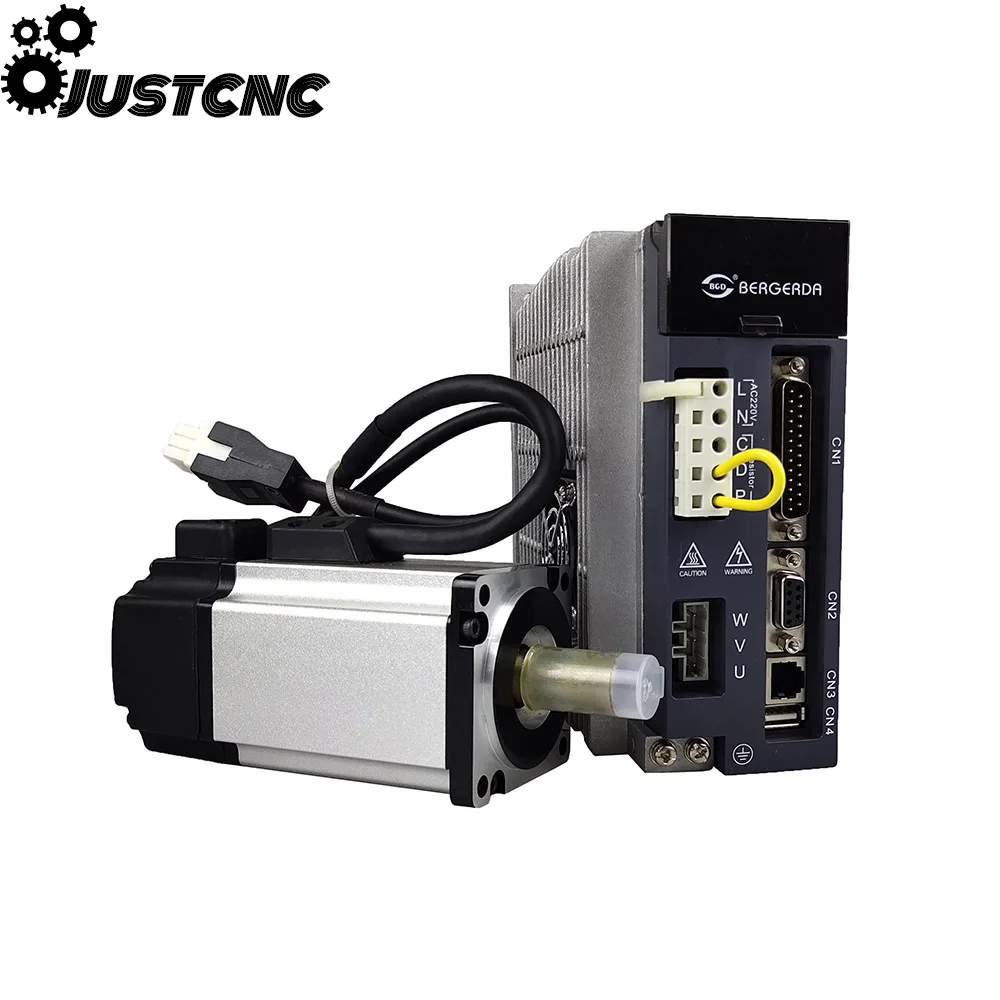

4-осевой ЧПУ набор ddcsv3.1 система управления движением 750 Вт 220 В фотооси с тормозом

4-осевой ЧПУ набор ddcsv3.1 система управления движением 750 Вт 220 В фотооси с тормозом

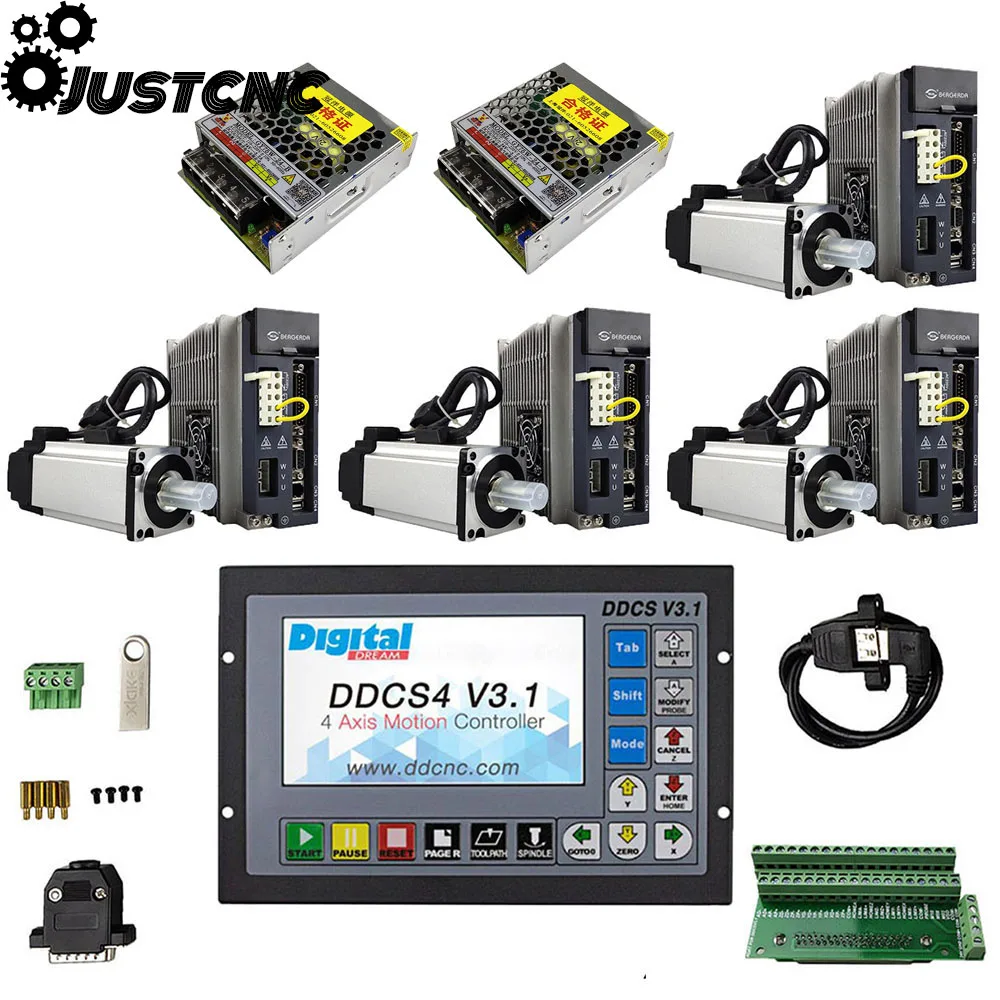

Список продуктов:

DDCSV3.1 контроллер * 1
Аксессуары * 1 комплект

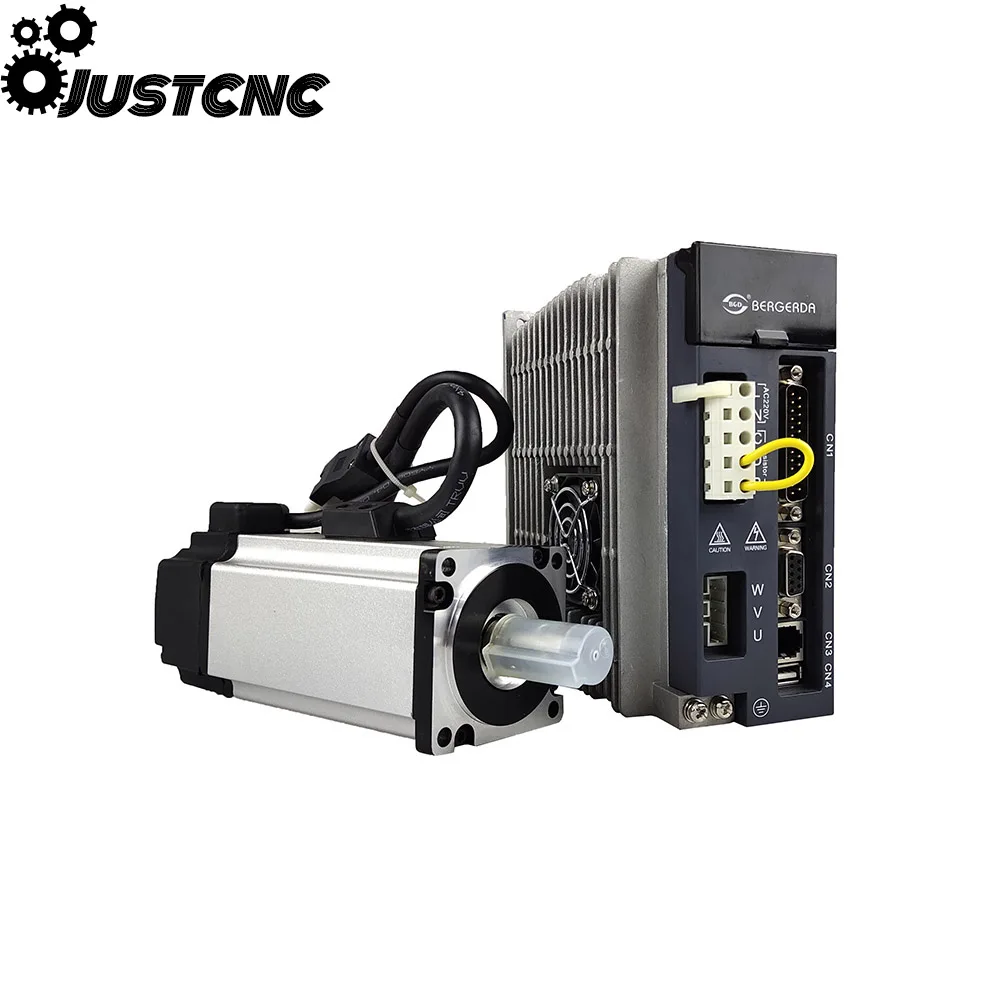

Сервопривод * 4

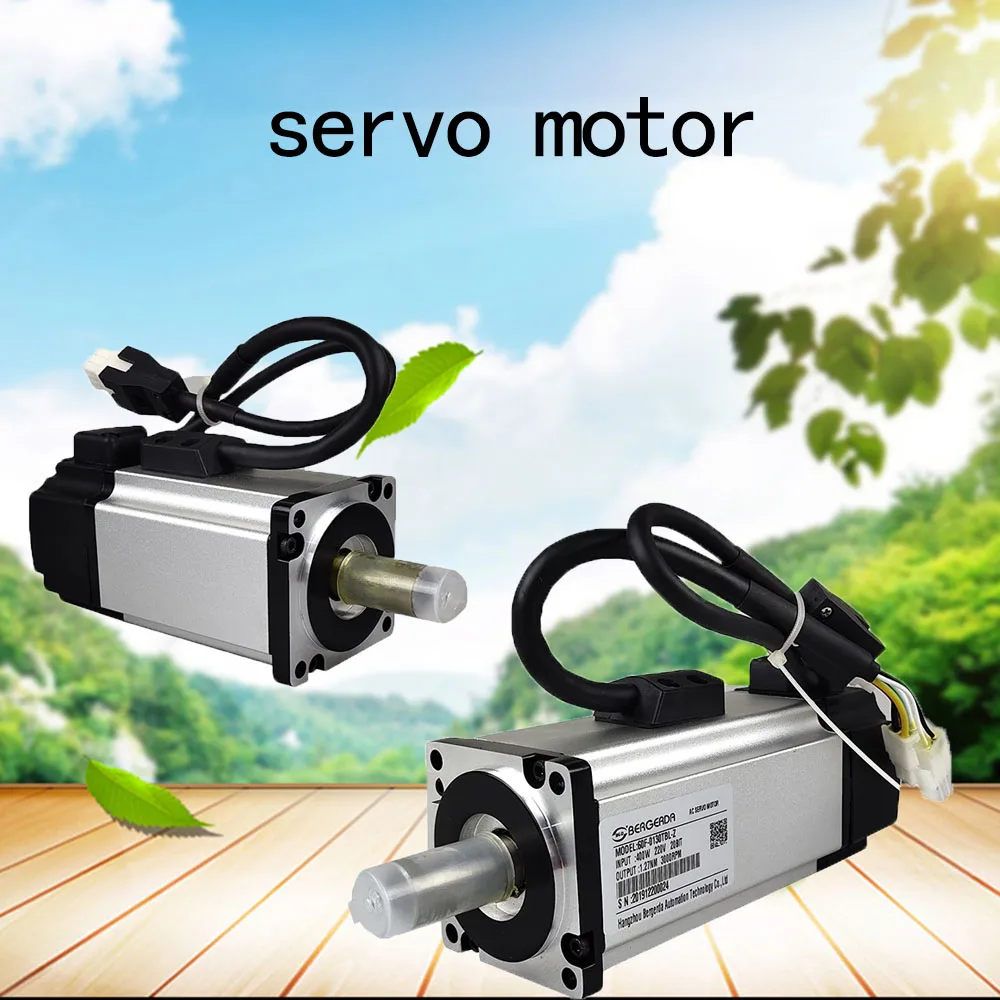

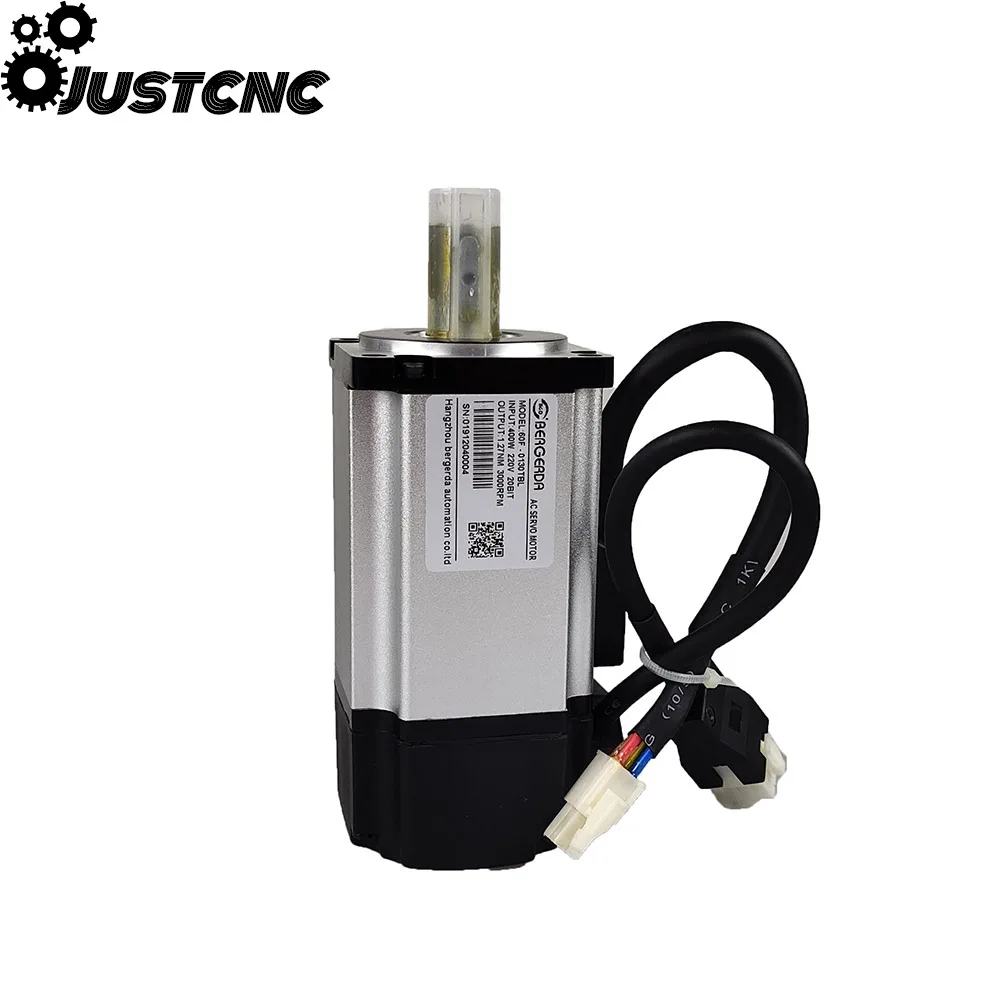

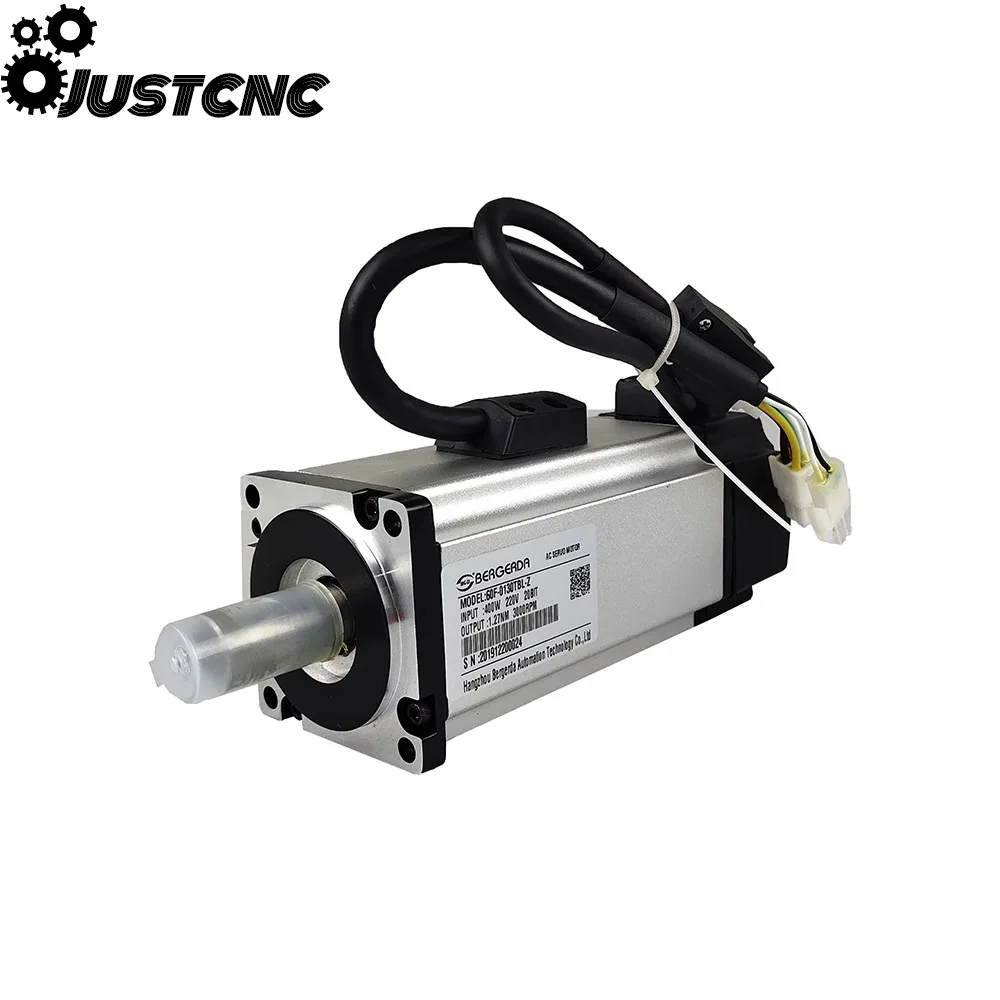

Серводвигатель * 4 (Z-axis тормозной двигатель)

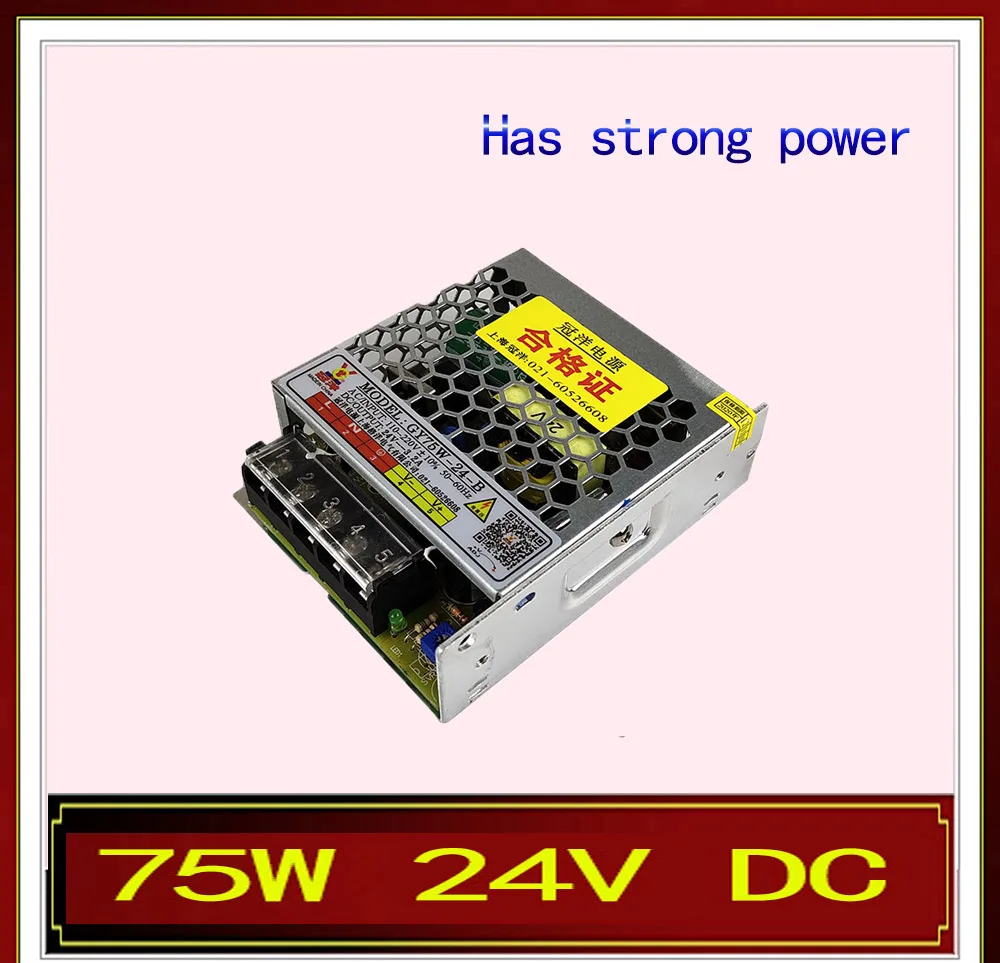

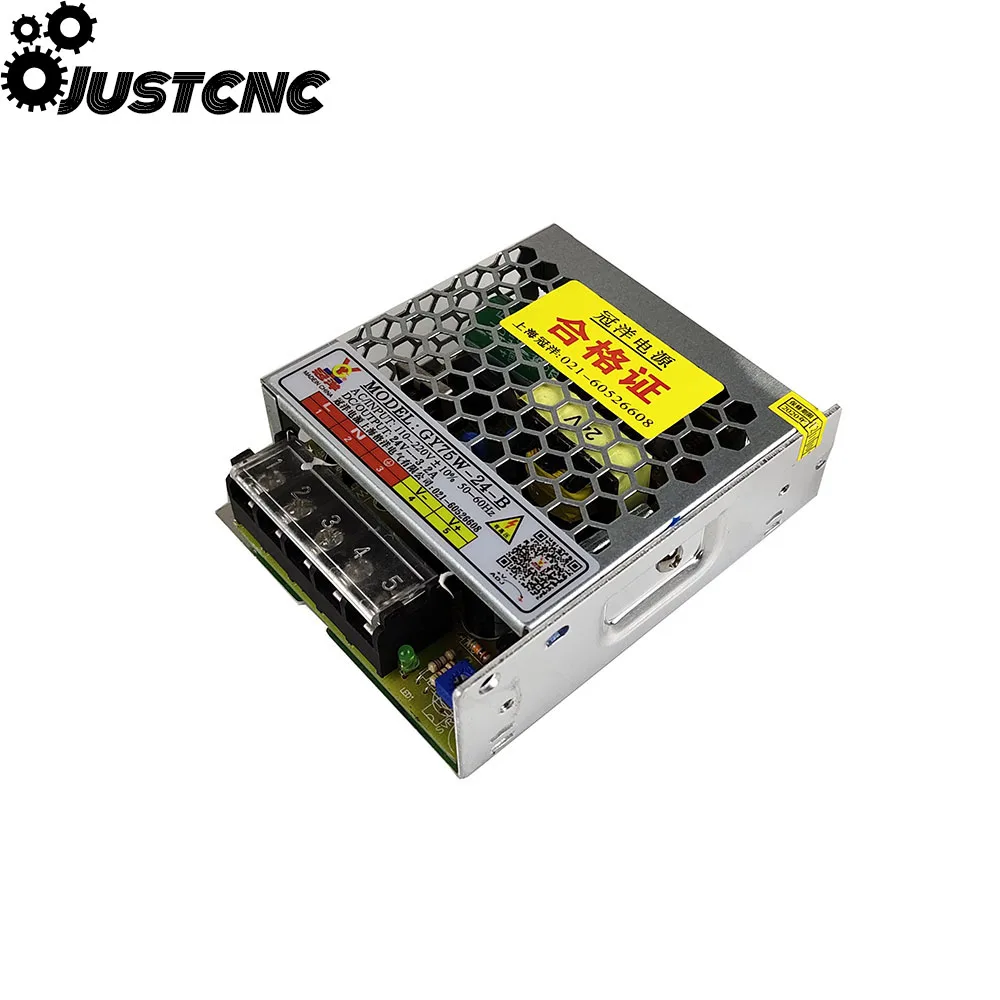

75W24V источник питания * 2

Демонстрация изделия в натуральную величину:

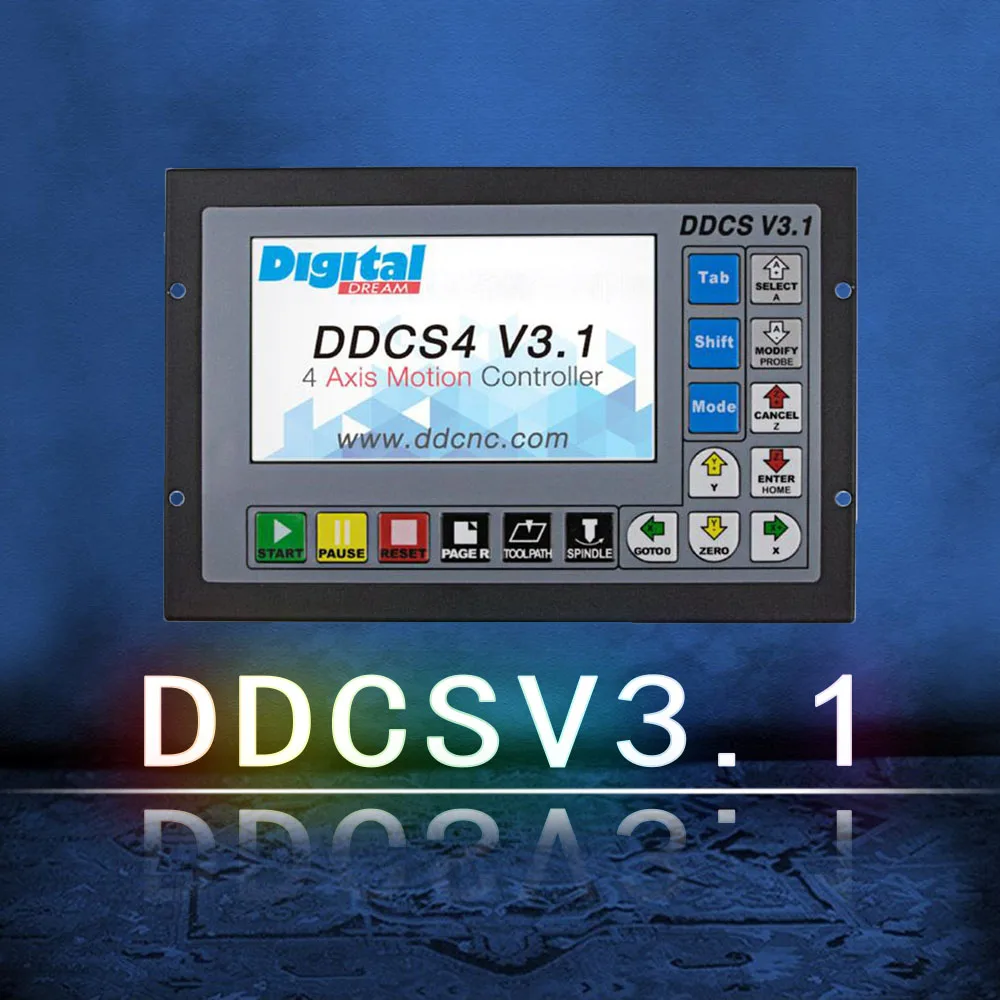

Введение контроллера ddcsv3.1:

1) 16-канальный анод изолированный цифровой входной интерфейс 3 оптопары изолированный цифровой вход и выход;
2) новая версия улучшает алгоритм, поддерживает гибкую круговую интерполяцию и исправляет недостатки команд круговой интерполяции в старой версии;
3) 1 канал 0-10 В контроль скорости вращения шпинделя аналоговый выходной интерфейс (можно модифицировать в PWM выход);
4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяционная частота импульса на выходе составляет 500 кГц;
5) Основной контрольный чип ARM9, чип FPGA core algorithm;
6) 5 дюймов TFT экран, разрешение: 480x272, 17 ключи эксплуатации;
7) основное контрольное оборудование-24VDC Входная мощность, требования к текущей емкости не менее 0.5A;
8) Входная мощность порта IO также составляет 24В постоянного тока, и требования к текущей емкости не менее 0.5A; Все порты IO не должны быть настроены с внешним источником питания, таким как
Подключите реле и т. П.;
9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется;
10) Поддержка стандартного MPG;
11) Поддержка кнопки панели одноосевой ручной пробежки и связи и работы на расстоянии;
12) поддержка быстрой работы в указанном положении;
13) Поддержка мультикоординатной системы (автоматически экономит Электропитание);
14) с памятью точки останова, функция автоматической защиты от отключения питания;
15) Поддержка сохранения функции точки останова (Автоматическое сохранение нажатием кнопки паузы во время работы, автоматическое сохранение после выключения питания);
16) контроллер контроллера поддерживает только концевые переключатели типа NPN;
17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую анти-помехи способность.

Особенности:

1) американские и императорские единицы в системе могут быть преобразованы;
2) маховик MPG Главная страница управления, страница файла и страница Конфигурации, расширенная клавиатура также может работать и изменить контроллер;
3) новая функция пробной резки, однолинейная обработка,
4) Функция настройки инструмента увеличена до 4 режимов;
5) программное обеспечение значительно настраивается и оптимизируется, а конфигурация параметров значительно увеличивается, чтобы сделать производительность более мощной и надежной;
6) Язык контроллера-китайский/английский/русский

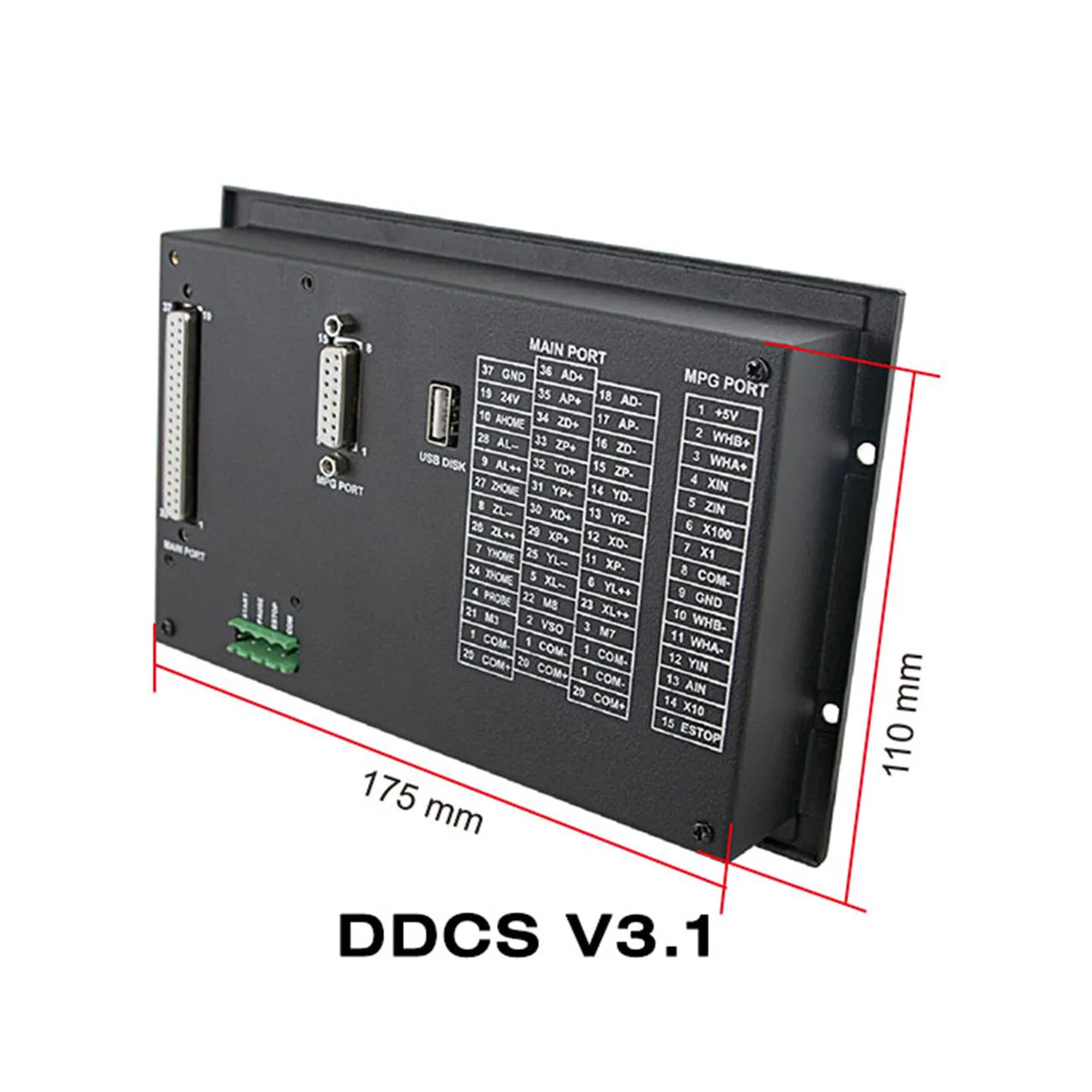

Внешний вид продукта структура и размер:

Можно встроить в шкаф, сделать 4 отверстия в шкафу, затем встроить устройство, использовать 4 винта для блокировки изнутри
Устройство можно закрепить на шкафу для легкой установки.

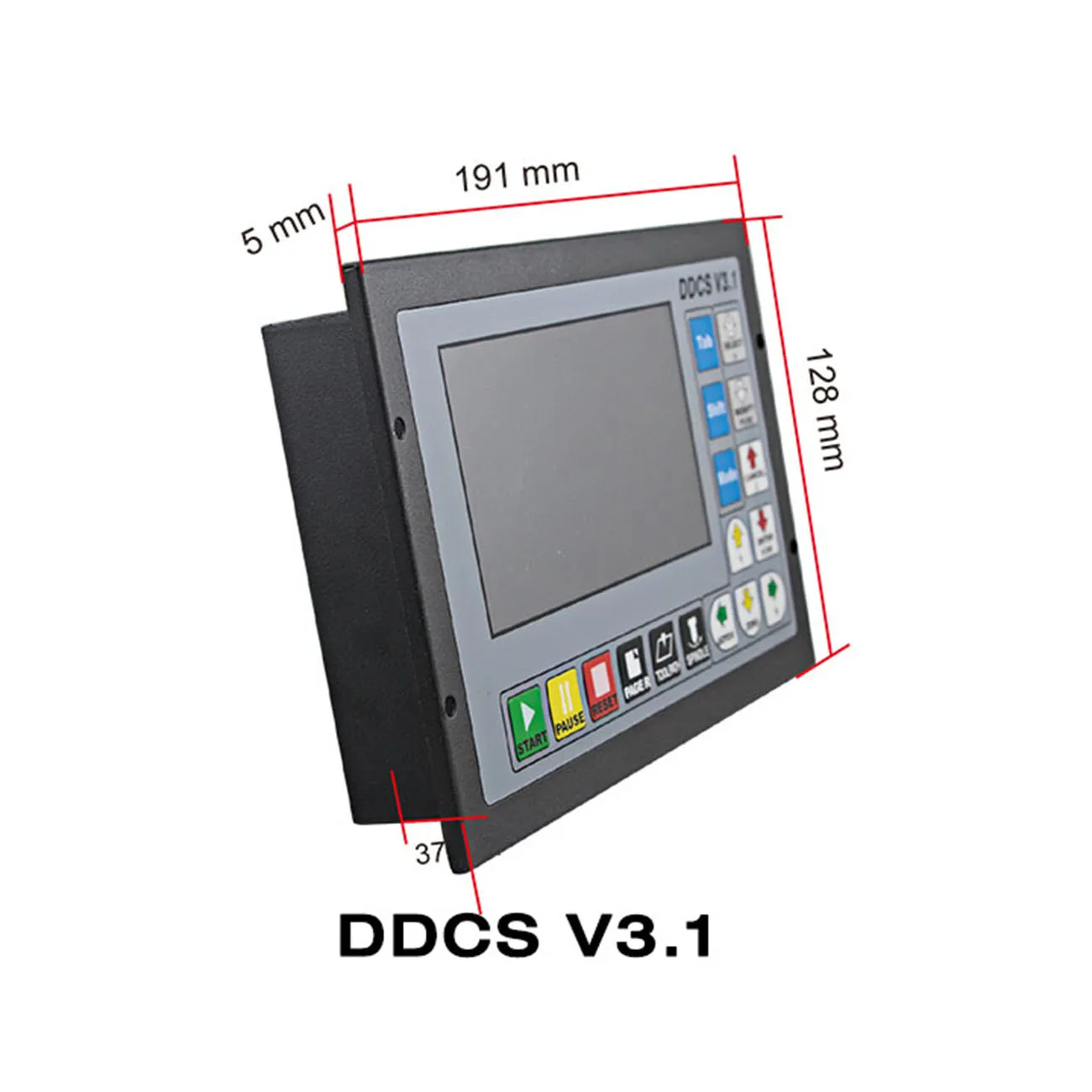

Размер панели продукта 191 мм * 128 мм * 5 мм;
Размер корпуса 191 мм * 128 мм * 37 мм;

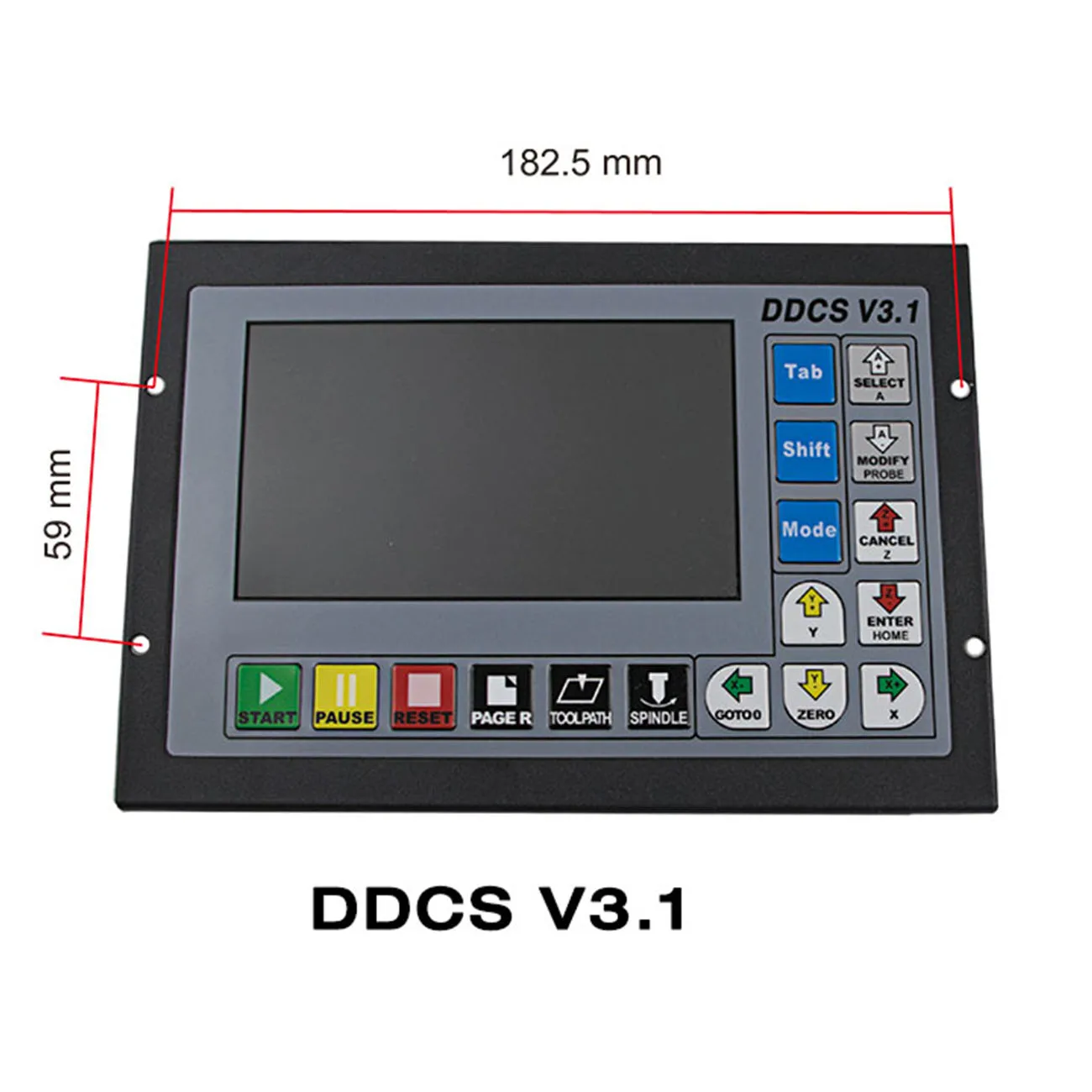

Размер монтажного отверстия шкафа составляет 182,5 мм * 59 мм.

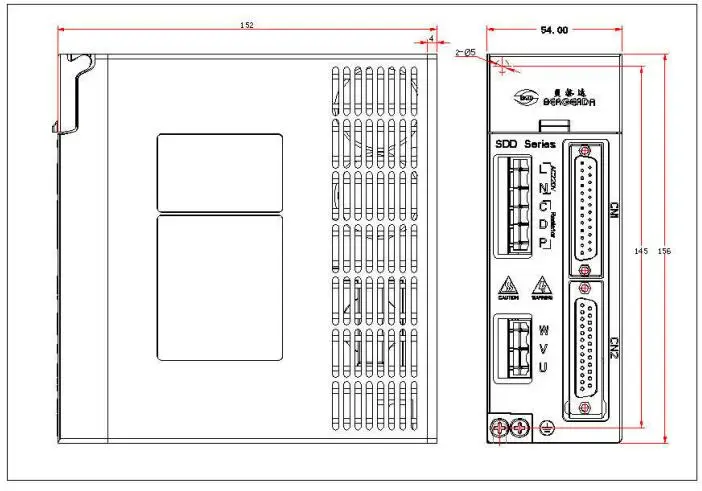

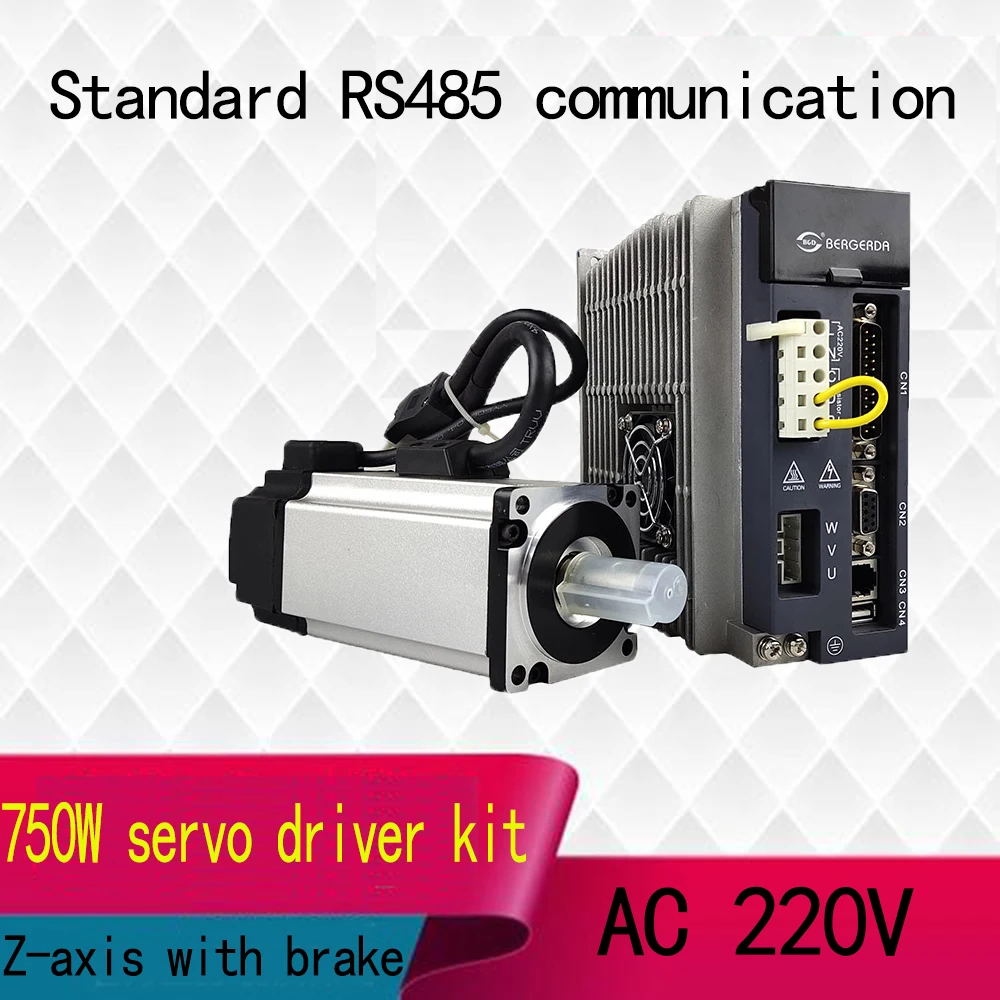

Привод Введение:

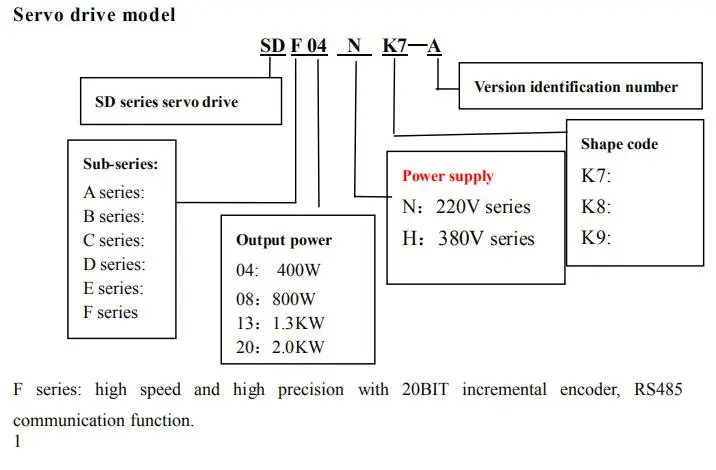

Сервопривод серии SDF является нашим сервоприводом 4-го поколения. Все входные и выходные порты
Можно определить самостоятельно, удобно для пользователей; Стандартная связь RS485
Функция, осуществляем загрузку и загрузку сетевого управления; Простой ПЛК внутри
Функция, она может полностью устранить PLC в некоторых простых в управлении случаях, так что
Для того, чтобы снизить затраты. По сравнению с серверами SDD третьего поколения, он имеет
Характеристики и производительность значительно улучшались.
