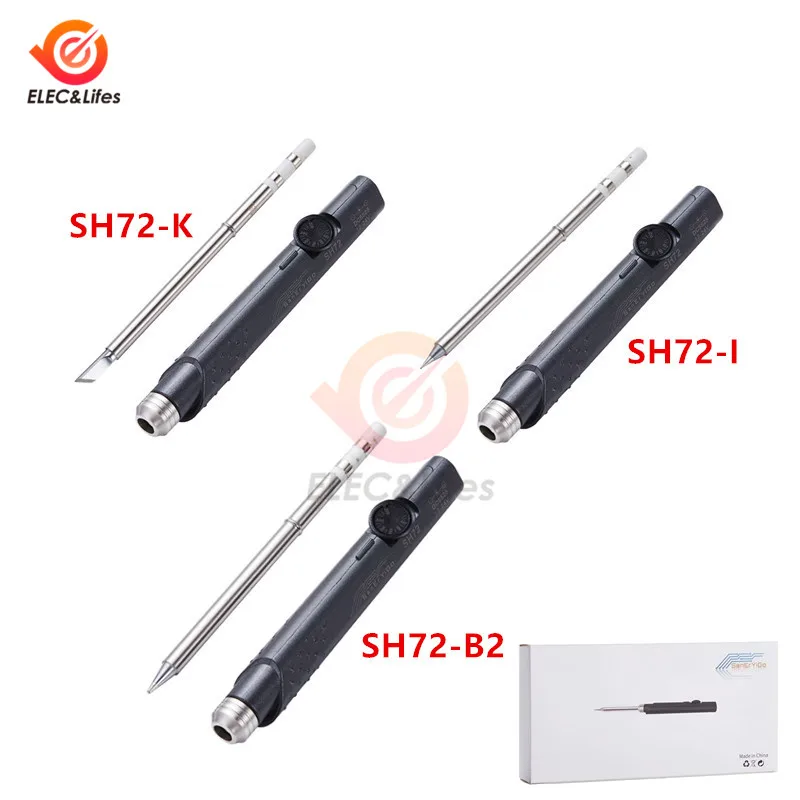

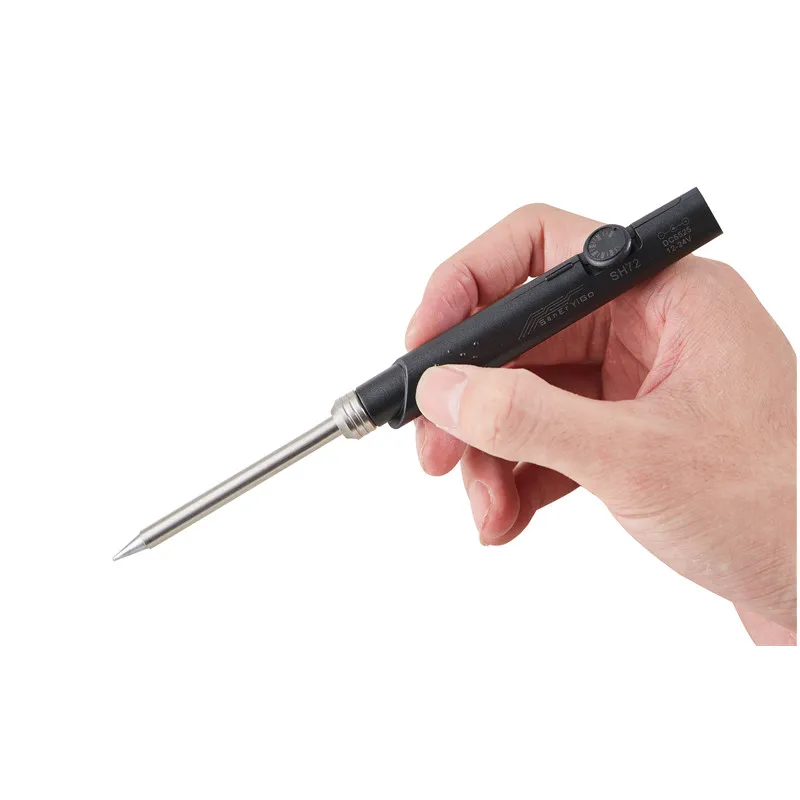

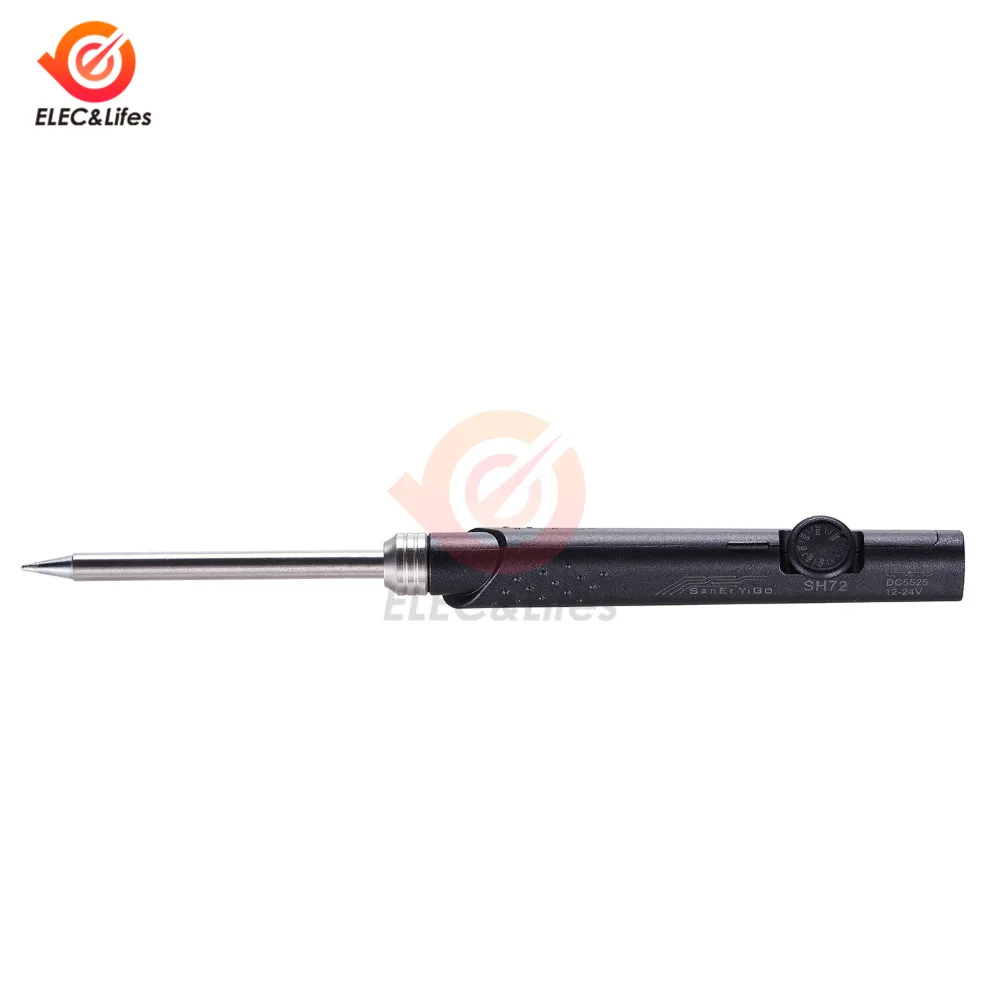

Электрический мини-паяльник SH72 65 Вт паяльная станция с регулируемой

Электрический мини-паяльник SH72 65 Вт паяльная станция с регулируемой

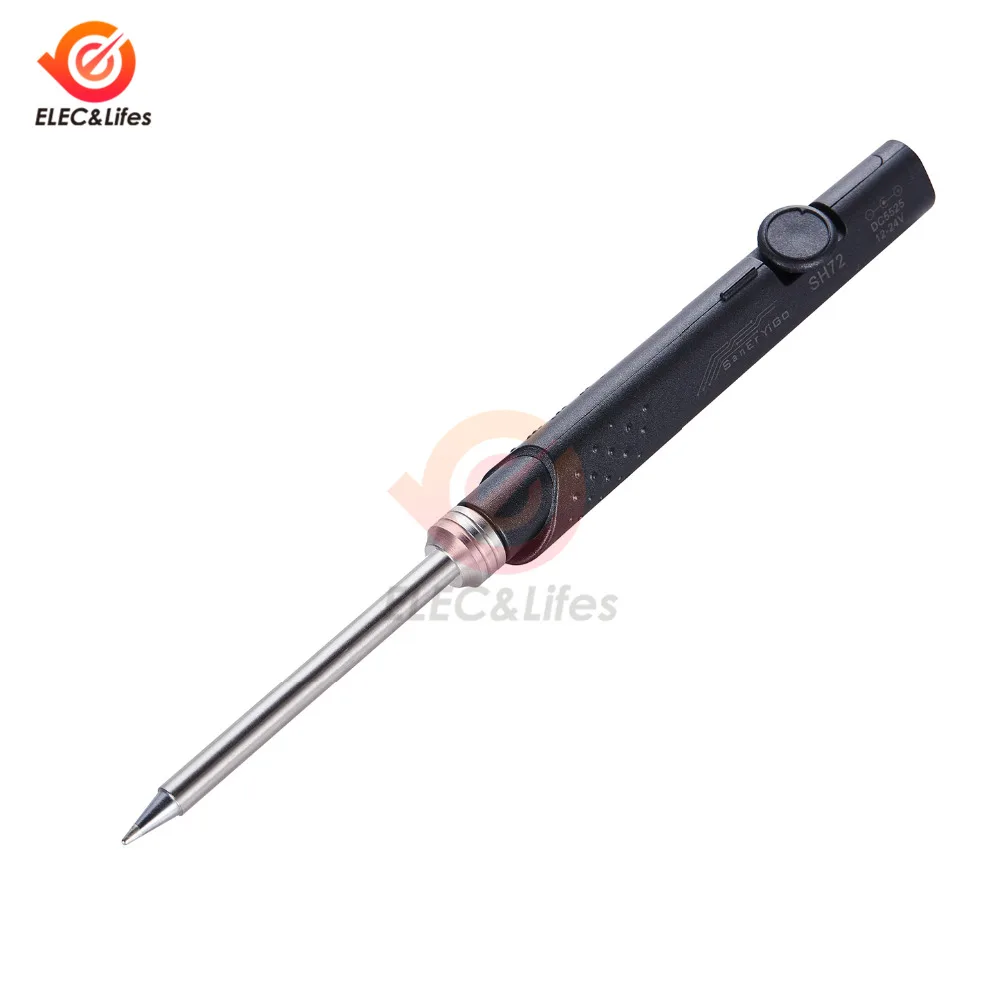

① Наконечник припоя; ② гайка; ③ ручка управления; ④ поворотный стол с термоконтролем; ⑤ сиденье постоянного тока (5,5*2,5, DC12-24V)

• Спецификация изделия:

Мощность: 65 Вт

Интерфейс питания: 5,5*2,5

Рабочее напряжение: DC12-24V (внутренний положительный и внешний отрицательный)

Рабочий ток: >= 1,5 А

Диапазон температур: 220-4000 °C

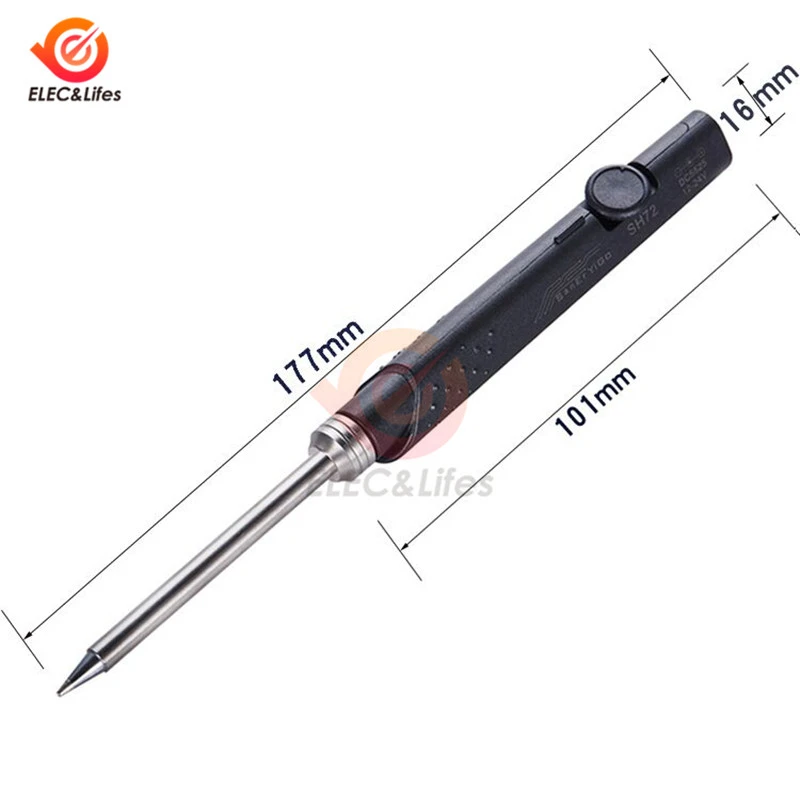

Размер ручки управления: 110*16*15 мм

Размер наконечника: 115*5,5 мм

Вес: 28 г

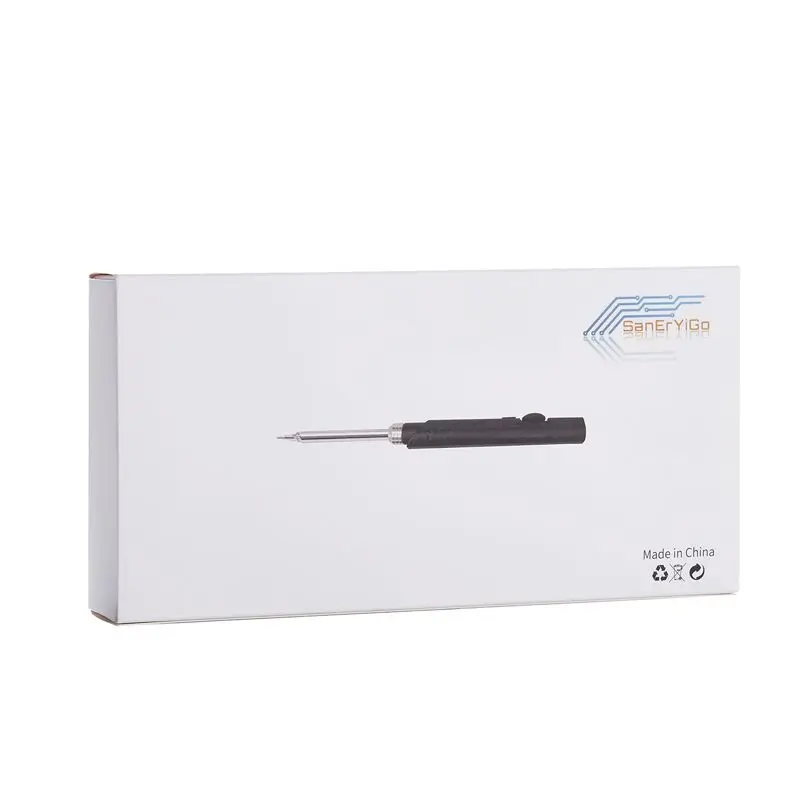

Посылка: 165*85*22 мм

Вес посылка: 60 г

Установка и использование

1,1 после вскрытия посылка ослабьте и снимите крепежную гайку;

1,2 вставьте головку наконечника с проводящим кольцом в место паяльника;

1,3 вставьте и затяните гайку; Затяните жало паяльника;

На 1,4 поверните поворотный стол с термоконтролем и установите его до нужной температуры (Увеличьте температуру, которую он вращает по часовой стрелке; Уменьшите температуру, которую он вращает против часовой стрелки);

1.5 Питание от хорошо подготовленного адаптера питания (DC12-24V); Вставьте вилку постоянного тока в место постоянного тока ручки управления паяльником.

.

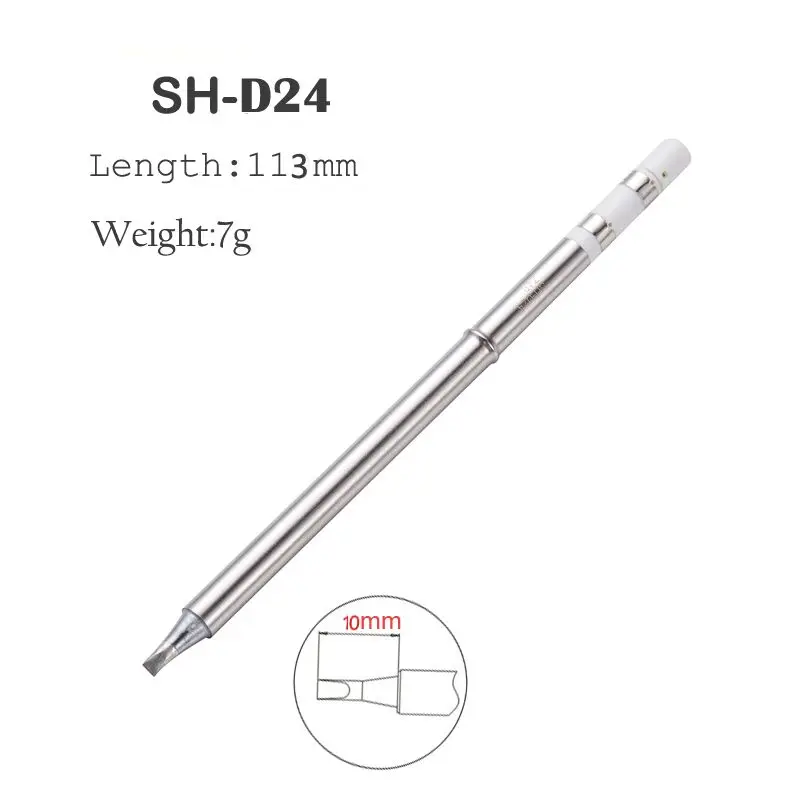

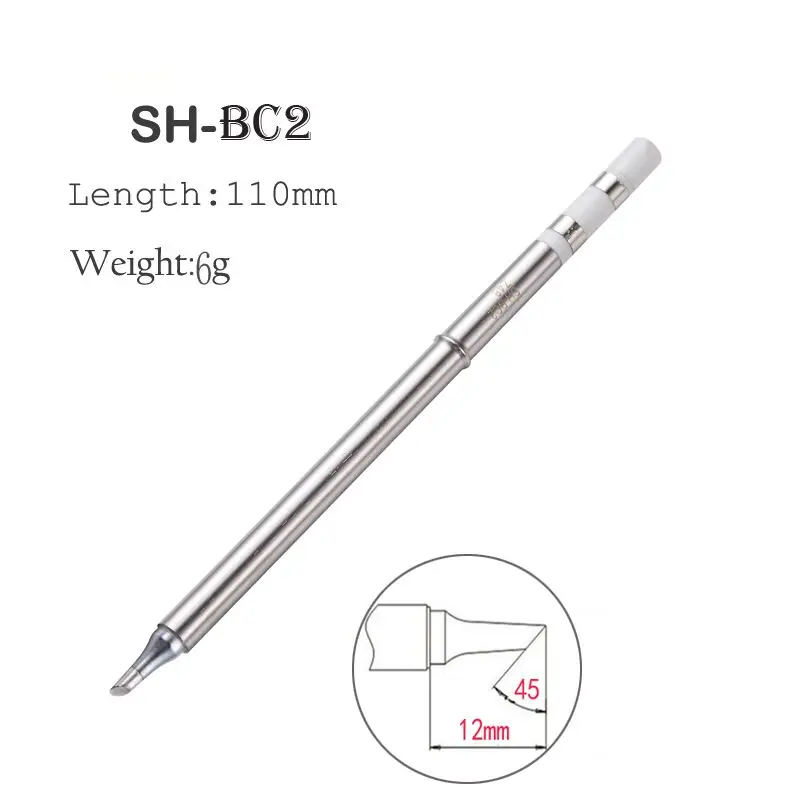

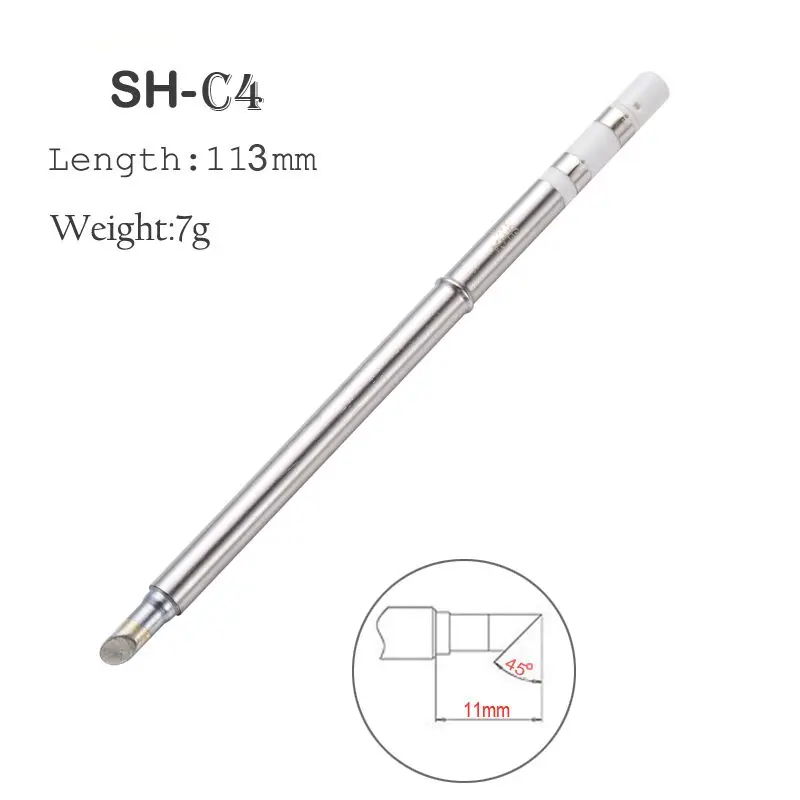

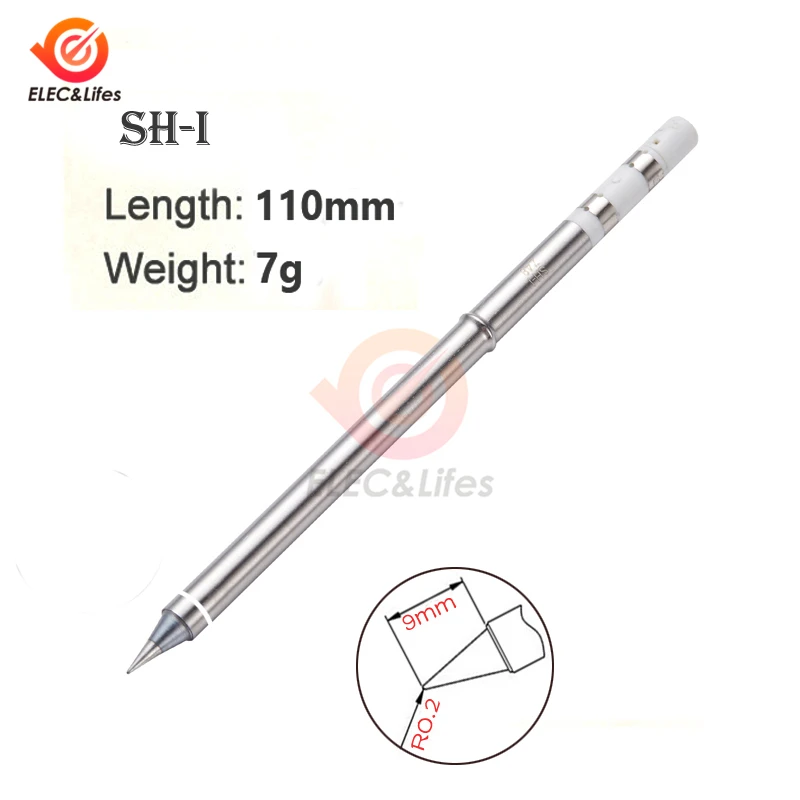

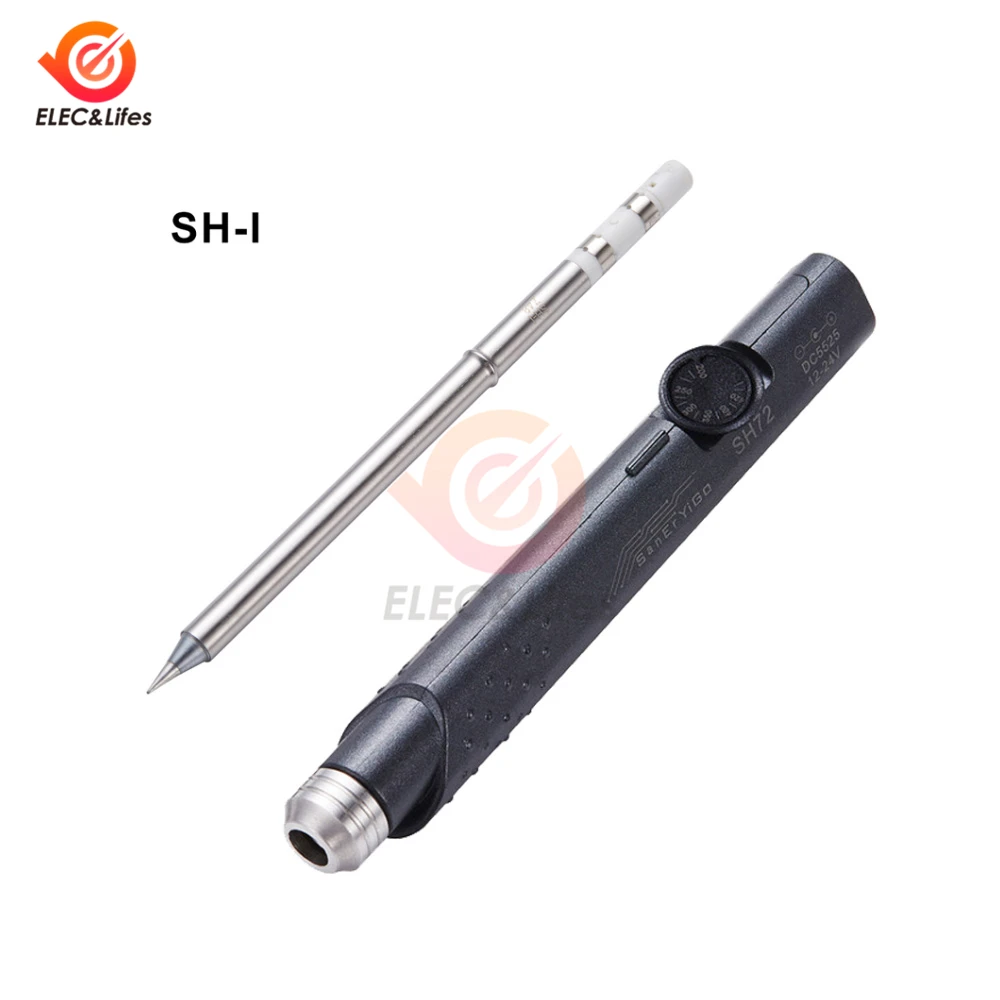

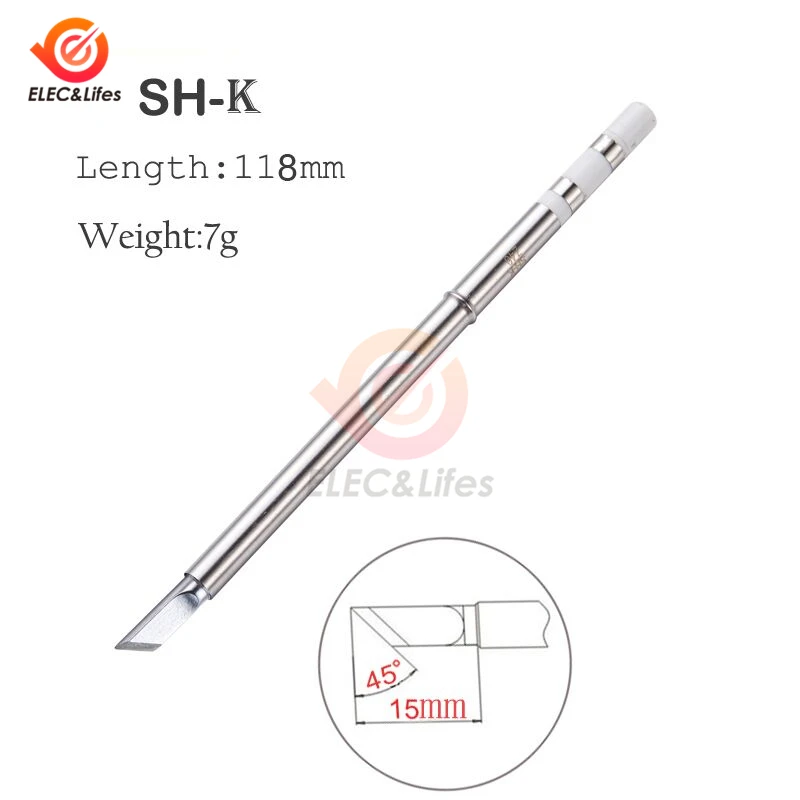

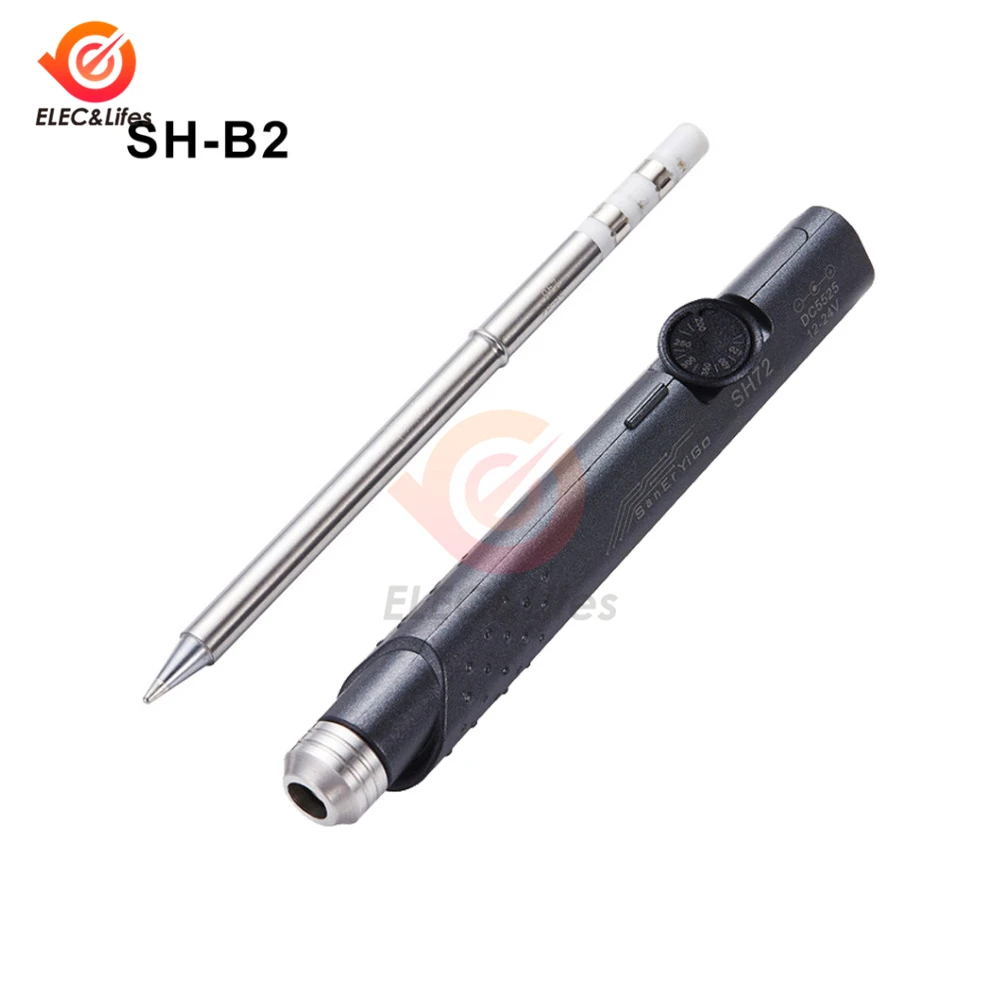

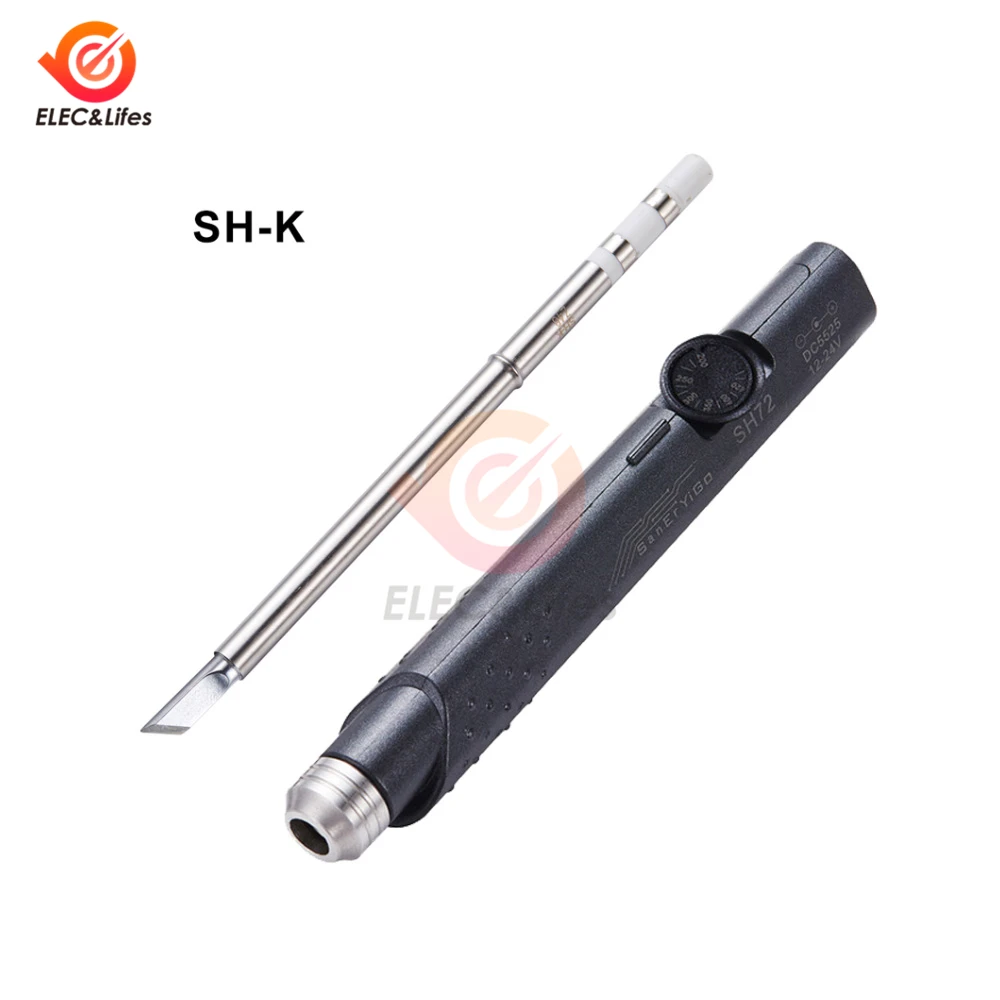

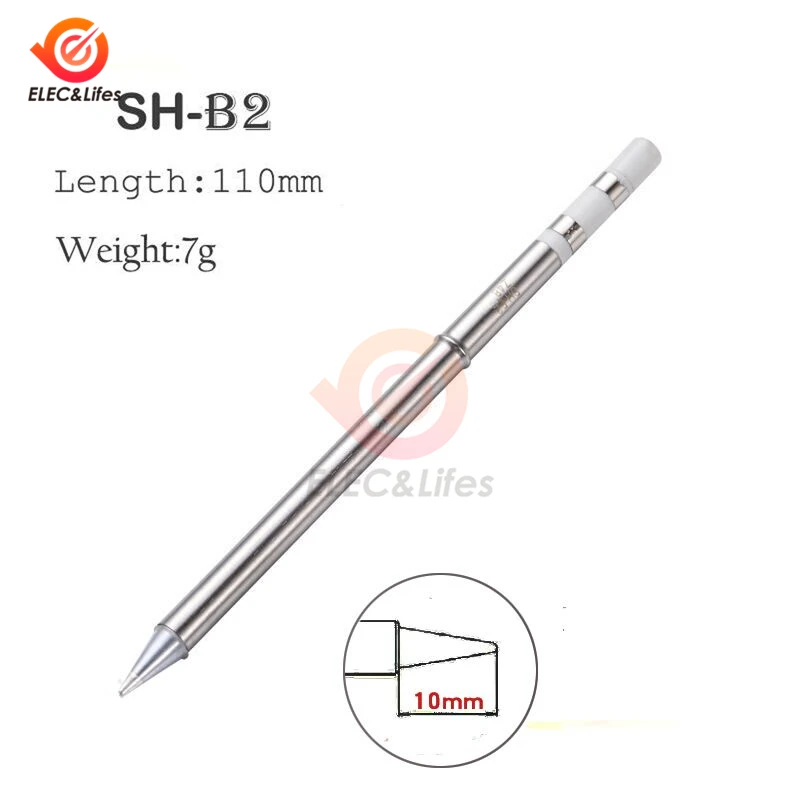

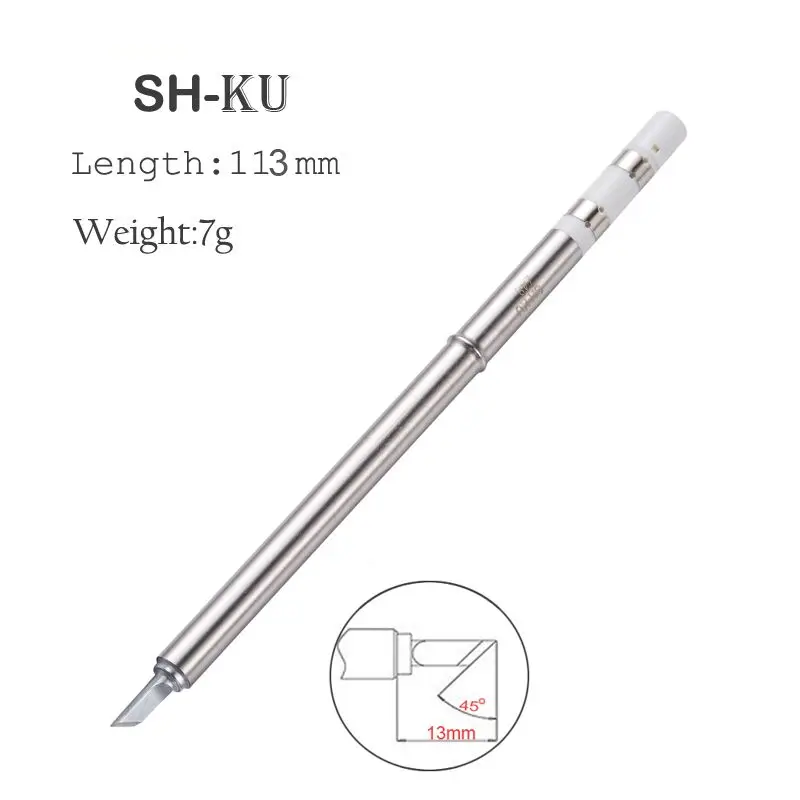

Сменный наконечник припоя

1,1 отключите источник питания SH72;

1,2 ослабьте и снимите фитинговую гайку;

1,3 вытащите оригинальный наконечник припоя и снова вставьте другой наконечник припоя;

1,4 вставьте и снова затяните штуцер.

. Справочная таблица напряжения и тока питания паяльника
